สรุประยะทางในการส่งสายเคเบิลทั่วไป

บทนำสู่ประเภทของสายวิดีโอการเฝ้าระวัง:

ตามวัสดุที่มี SYV และ SYWV โครงสร้างวัสดุทางกายภาพของชั้นฉนวนแตกต่างกัน SYV เป็นสายโพลีเอทิลีนที่เป็นของแข็ง SYWV เป็นสายโฟมทางกายภาพสูง ประสิทธิภาพการส่งผ่านของสายโฟมทางกายภาพดีกว่าโพลีเอทิลีน (S -- COAXIAL CABLE Y -- Polyethylene V -- Polyvinyl Chloride W -- Stabilized Polyethylene)

ตามอิมพีแดนซ์มันสามารถแบ่งออกเป็น SYV 50-XX SYV 75-XX SYV-100 XX...XX หมายถึงเส้นผ่านศูนย์กลางภายนอกของชั้นฉนวน

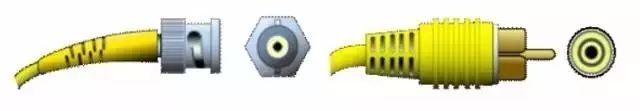

1.สัญญาณวิดีโอคอมโพสิต: ขั้วต่อทั่วไปคือ BNC, RCA (หัวบัว)

75หมายถึงความต้านทานและ3และ5ต่อไปนี้แสดงถึงเส้นผ่านศูนย์กลางภายนอกของฉนวน (3มม./5มม.)

จุดสายวิดีโอ:

75-3ระยะการส่งประมาณ200เมตร;

75-5ระยะการส่งประมาณ500เมตร;

ระยะการส่งความเร็ว75-7ประมาณ500-800เมตร);

ระยะการส่งความเร็ว75-9ประมาณ1000 --- 1500เมตร;

ระยะการส่งความเร็ว75-12ประมาณ2000 ---- 3500เมตร

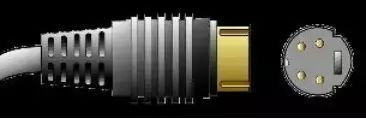

2. S-Terminal (หรือ y/c)

ชื่อทางวิทยาศาสตร์เรียกว่า "อินเทอร์เฟซวิดีโอสององค์ประกอบ" หรือที่เรียกกันทั่วไปว่าเทอร์มินัล S และระยะการส่งข้อมูลสั้น15เมตร

ข้อกำหนดการเชื่อมต่อ S-Video เป็นข้อกำหนดที่พัฒนาโดยภาษาญี่ปุ่น S หมายถึง "แยก" ซึ่งแยกเอาท์พุทของความสว่างและ chrominance หลีกเลี่ยงการรบกวนซึ่งกันและกันของความสว่างและ chrominance เมื่อ outputting สัญญาณวิดีโอผสม อินเทอร์เฟซ S เป็นอินเทอร์เฟซแบบห้าคอร์ซึ่งประกอบด้วยห้าคอร์รวมถึงสัญญาณความสว่างสองสัญญาณความเข้มของวิดีโอสองสัญญาณและสายกราวด์ที่มีการป้องกันทั่วไปหนึ่งเส้น

เมื่อเทียบกับอินเทอร์เฟซ AV เนื่องจากไม่มีการส่งสัญญาณผสม y/c อีกต่อไปไม่จำเป็นต้องแยกและถอดรหัสสีสดใสและการใช้ช่องสัญญาณอิสระส่วนใหญ่จะหลีกเลี่ยงสัญญาณครอสทอล์คในอุปกรณ์วิดีโอ การบิดเบือนภาพช่วยเพิ่มความชัดเจนของภาพ อย่างไรก็ตาม S-Video ยังคงต้องผสมสัญญาณความแตกต่างของสีสองสี (CR CB) ลงในสัญญาณ chrominance C หนึ่งสัญญาณส่ง, จากนั้นถอดรหัสลงใน CB และ CR ในอุปกรณ์แสดงผลสำหรับการประมวลผลซึ่งจะยังคงทำให้สัญญาณสูญเสีย การบิดเบือน (ขนาดเล็กแต่ยังคงตรวจจับได้เมื่อทดสอบภายใต้ความรุนแรงของอุปกรณ์วิดีโอออกอากาศ) นอกจากนี้แบนด์วิดท์ของสัญญาณ chrominance ยังถูกจำกัดเนื่องจากการผสมของ CR และ CB ดังนั้นแม้ว่า S-Video จะค่อนข้างดีอยู่แล้วแต่ก็ยังห่างไกลจากที่สมบูรณ์แบบ แม้ว่า S-Video จะไม่ดีที่สุดแต่เมื่อพิจารณาจากปัจจัยอื่นๆเช่นสภาพตลาดปัจจุบันและค่าใช้จ่ายโดยรวมแต่ก็ยังคงเป็นหนึ่งในอินเทอร์เฟซวิดีโอที่ใช้บ่อยที่สุด

3.สัญญาณ VGA

VGA (Video Graphics Array) เป็นมาตรฐานการส่งผ่านวิดีโอที่แนะนำโดย IBM กับ ps/ 2ในปี1987. มันมีข้อดีของความละเอียดสูงอัตราการแสดงผลที่รวดเร็วและสีที่อุดมไปด้วย มีการใช้กันอย่างแพร่หลายในด้านการแสดงสี มันเป็นเรื่องง่ายที่จะลดทอนระยะการส่งสั้นและมันไวต่อการรบกวน ระยะการส่ง3 4/6VGA คือ15-30เมตร

4.วิดีโอคอมโพเนนต์ (สัญญาณ RGBHV)

อินเทอร์เฟซความแตกต่างของสีจะขึ้นอยู่กับอินเทอร์เฟซ S และความแตกต่างของสีน้ำเงิน (B) และความแตกต่างสีแดง (R) ในสัญญาณ chrominance (C) จะถูกส่งแยกต่างหากและความละเอียดสามารถเข้าถึงได้มากกว่า600เส้น มันมักจะใช้ YPbPr และ yccr สองชนิดของสัญญาณ, อดีตหมายถึงก้าวหน้าสแกนเอาท์พุทความแตกต่างของสี, หลังหมายถึง interlace สแกนเอาท์พุทความแตกต่างของสี ปัจจุบันผลิตภัณฑ์ทีวีจำนวนมากพึ่งพาอินพุตความแตกต่างของสีเพื่อปรับปรุงคุณภาพของสัญญาณอินพุตและผ่านอินเทอร์เฟซความแตกต่างของสีสามารถป้อนสัญญาณระดับต่างๆได้จาก480i พื้นฐานที่สุดถึง480P พร้อมการสแกนตัวคูณแม้แต่720P 1080i ฯลฯวิธีเดียวในการส่งสัญญาณไปยังทีวีคือผ่านอินพุตส่วนประกอบ ระยะการส่งของ75-2RGB คือ30-50เมตรและระยะการส่งของ75-3RGB คือ50-70เมตร

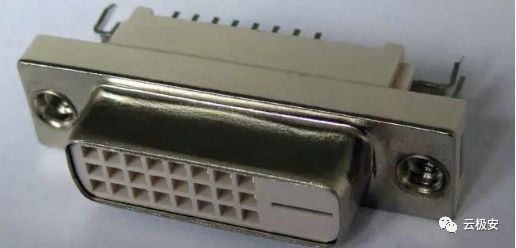

5. DVI

อินเทอร์เฟซ DVI-A (แอนะล็อกแอนะล็อก): อินเทอร์เฟซนี้เป็นการเปลี่ยนรูปของอินเทอร์เฟซ VGA มันเคยใช้ในบาง high-end CRT จอภาพแต่ตอนนี้มันได้รับการกำจัดโดยทั่วไป เรามักจะพูดว่า "อินเทอร์เฟซ DVI ปลอม" หมายถึง DVI-A เพราะยังคงส่งสัญญาณแอนะล็อกแทนที่จะเป็นสัญญาณดิจิตอลที่สะท้อนถึงข้อดีของเทคโนโลยี DVI

DVI-D (ดิจิตอล) อินเตอร์เฟซ: DVI-D เป็นอินเตอร์เฟซสัญญาณดิจิตอลที่แท้จริงซึ่งเป็นขั้นสูงกว่า DVI-A; อย่างไรก็ตามอินเตอร์เฟซ DVI-D ยังมีข้อบกพร่องนั่นคือผู้ใช้ไม่สามารถใช้อินเตอร์เฟซ ใช้งานร่วมกับจอภาพ CRT แบบเก่าหากเกิดขึ้นว่ามีเพียงอินเทอร์เฟซ D-Sub บนจอ LCD ผู้ใช้จะจ้องมอง blankly เท่านั้น

อินเทอร์เฟซ DVI-I (รวม): นี่คืออินเทอร์เฟซแบบไฮบริดที่รวม DVI-A และ DVI-D เข้ากันได้กับทั้ง DVI-D และ DVI-A (สามารถแปลงเป็นเชื่อมต่อกับ D-Sub ได้) ซึ่งเป็นอินเทอร์เฟซ DVI ที่เข้ากันได้มากที่สุดในปัจจุบัน

โดยทั่วไปเมื่อส่งสัญญาณวิดีโอต่ำกว่า1600 × 1200 @ 60Hz ไม่มีความแตกต่างที่ชัดเจนระหว่าง DVI แบบช่องสัญญาณเดียวและ DVI แบบสองช่องสัญญาณ หากจอภาพของคุณสามารถรองรับความละเอียด Full HD (1920 × 1080) หรือสูงกว่าอย่าเลือกสายเคเบิลข้อมูล DVI แบบช่องเดียว DVI-D สามารถรับสัญญาณดิจิตอลได้เท่านั้น DVI-I สามารถรับสัญญาณดิจิตอลและสัญญาณอะนาล็อกได้ในเวลาเดียวกันและระยะการส่งสั้น7-15เมตร

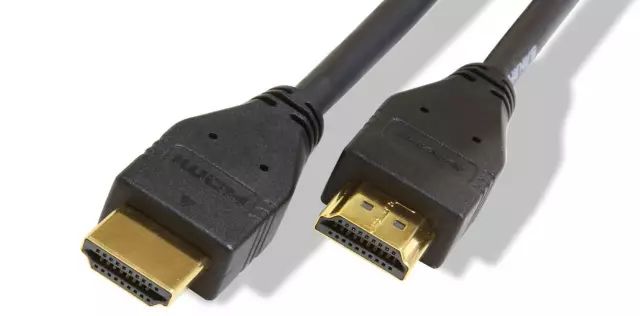

6. HDMI

มันใช้โปรโตคอลพื้นฐานเช่นเดียวกับสัญญาณดิจิตอล DVI ดังนั้นจึงสามารถสลับกับสัญญาณ DVI ผ่านอะแดปเตอร์และเข้ากันได้กับสัญญาณ DVI มีประสิทธิภาพมากกว่าอินเทอร์เฟซ DVI HDMI ช่วยให้สามารถส่งสัญญาณเสียงที่มีความเที่ยงตรงสูงผ่านสาย HDMI เมื่อพัฒนาโปรโตคอลการสื่อสาร การเชื่อมต่อที่ไร้รอยต่อช่วยลดปัญหาในการเดินสายไฟและทำให้ HDMI เข้ากันได้อย่างกว้างขวางมากขึ้น รองรับอัตราการส่งข้อมูล5Gbps และสามารถส่งได้ถึง15เมตร

เมื่อเทียบกับ DVI HDMI สามารถส่งสัญญาณเสียงดิจิตอลและเพิ่มการรองรับ HDCP ในขณะที่ให้ฟังก์ชันตัวเลือก DDC ที่ดีกว่า HDMI รองรับอัตราการถ่ายโอนข้อมูล5Gbps และสามารถส่งข้อมูลได้สูงสุด15เมตรซึ่งเพียงพอสำหรับการจัดการวิดีโอ1080p และสัญญาณเสียง8ช่องสัญญาณ และเนื่องจากวิดีโอ1080p และสัญญาณเสียง8ช่องสัญญาณต้องใช้กิกะไบต์/วินาทีน้อยกว่า4ช่อง HDMI จึงมี headroom จำนวนมาก ซึ่งช่วยให้สามารถเชื่อมต่อเครื่องเล่นดีวีดีเครื่องรับและ PRR แยกกันด้วยสายเคเบิลเส้นเดียว นอกจากนี้ HDMI สนับสนุน EDID และ DDC2B ดังนั้นอุปกรณ์ที่มี HDMI มีลักษณะของ "plug and play", และ "การเจรจาต่อรอง" จะดำเนินการโดยอัตโนมัติระหว่างแหล่งสัญญาณและอุปกรณ์แสดงผลและรูปแบบวิดีโอ/เสียงที่เหมาะสมที่สุดจะถูกเลือกโดยอัตโนมัติ

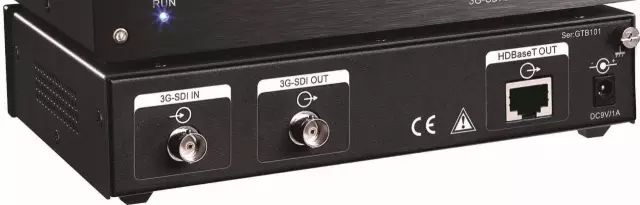

7. SDI

SDI (อินเทอร์เฟซดิจิตอลแบบอนุกรม) คือ "อินเทอร์เฟซแบบอนุกรมส่วนประกอบดิจิตอล" จากนั้น HD-SDI เป็นอินเทอร์เฟซแบบอนุกรมส่วนประกอบดิจิตอลความละเอียดสูง HD-SDI เป็นกล้องวิทยุและโทรทัศน์ความละเอียดสูงแบบเรียลไทม์ที่ไม่มีการบีบอัดซึ่งเป็นอีกหนึ่งความก้าวหน้าทางเทคโนโลยีในด้านการตรวจสอบความปลอดภัยให้แหล่งภาพความละเอียดสูงสำหรับศูนย์ตรวจสอบ

สัญญาณควบคุมทั่วไป, RS232, RS422, RS485, IR, CR-NET (สัญญาณควบคุมผู้สร้าง)

อัตราการส่ง RS232ต่ำ ในระหว่างการส่งข้อมูลแบบอะซิงโครนัสอัตราการส่งข้อมูลคือ20 kbps. อินเทอร์เฟซใช้สายสัญญาณและสายสัญญาณกลับเพื่อสร้างรูปแบบการส่งสัญญาณภาคพื้นดินทั่วไป การส่งสัญญาณภาคพื้นดินทั่วไปนี้มีแนวโน้มที่จะเกิดการรบกวนในโหมดทั่วไปดังนั้นจึงทนต่อการรบกวนจากเสียงรบกวนจึงอ่อนแอ ระยะการส่งคือ15เมตรถึง20เมตร เมื่อใช้สายเคเบิลสื่อสาร150pF /m ระยะการสื่อสารสูงสุดคือ15ม. อีกสาเหตุหนึ่งที่ทำให้ระยะการส่งข้อมูลสั้นคือ RS-232คือการส่งสัญญาณแบบปลายเดียวและมีปัญหาเช่นเสียงกราวด์ทั่วไปและไม่สามารถระงับการรบกวนของโหมดทั่วไปได้O โดยทั่วไปจะใช้สำหรับการสื่อสารภายใน20เมตร

RS-422คือการส่งผ่านโหมดแตกต่างกันมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งสามารถส่ง1200เมตรและอัตราการส่งข้อมูลสูงสุดคือ10เมกะไบต์/วินาที ความยาวของคู่บิดที่สมดุลเป็นสัดส่วนผกผันกับอัตราการส่งข้อมูลและระยะการส่งข้อมูลสูงสุดสามารถทำได้เมื่ออัตราต่ำกว่า100KB /s เท่านั้น อัตราการส่งข้อมูลสูงสุดจะได้รับในระยะทางสั้นๆเท่านั้น โดยทั่วไปอัตราการส่งข้อมูลสูงสุดที่สามารถรับได้บนเส้นคู่บิดที่มีความยาว100เมตรเพียง1เมกะไบต์/วินาที

ระยะการสื่อสารสูงสุดของ RS-485ประมาณ1219เมตรและอัตราการส่งข้อมูลสูงสุดคือ10 mbps. อินเทอร์เฟซ RS-485ใช้การรวมกันของไดรเวอร์ที่สมดุลและตัวรับสัญญาณที่แตกต่างกันและความสามารถในการรบกวนโหมดป้องกันทั่วไปจะเพิ่มขึ้นนั่นคือการรบกวนป้องกันเสียงรบกวนเป็นสิ่งที่ดี

Ir Infrared (Creator Central Control Infrared Port) ระยะการส่ง150เมตร

CR-NET (Creator Control Signal) ระยะการส่งข้อมูลคือ800เมตร
