ระบบเรดาร์ทั่วไป

ระบบเรดาร์มีการพัฒนาอย่างมีนัยสำคัญในการที่พวกเขาประกอบด้วยสัญญาณที่พวกเขาใช้ข้อมูลที่พวกเขาสามารถจับภาพและวิธีการที่ข้อมูลนี้สามารถนำมาใช้ในการใช้งานที่แตกต่างกัน

เรดาร์ใช้กันอย่างแพร่หลายในด้านทหารและพลเรือนรวมถึง:

การเฝ้าระวัง (การระบุภัยคุกคามการตรวจจับการเคลื่อนไหวหรือความใกล้ชิด fuze)

การตรวจจับและการติดตาม (การระบุเป้าหมายและการติดตามหรือกู้ภัยทางทะเล)

การนำทาง (หลีกเลี่ยงการชนรถหรือการควบคุมการจราจรทางอากาศ)

การถ่ายภาพความละเอียดสูง (การทำแผนที่ภูมิประเทศหรือคำแนะนำในการลงจอด)

การติดตามสภาพอากาศ (คำเตือนพายุหรือโปรไฟล์ลม)

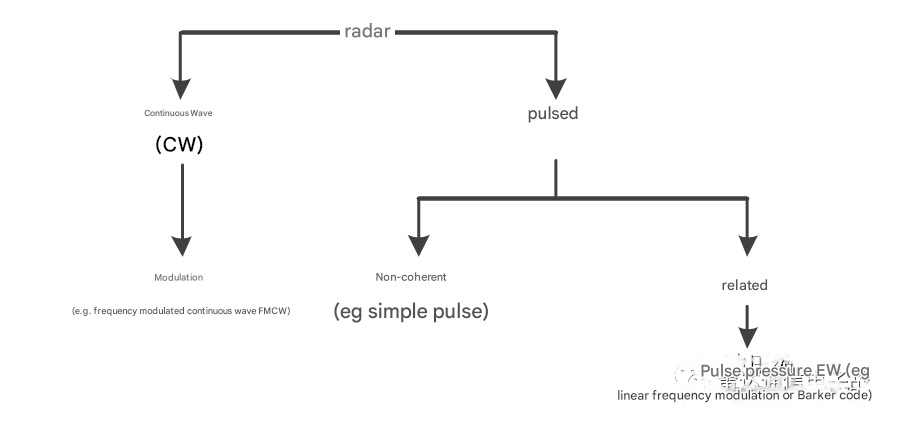

ระบบเรดาร์ทั่วไปบางระบบที่มีประเภทสัญญาณต่างๆมีดังนี้:

คลื่นต่อเนื่อง (Doppler) เรดาร์:ระบบเรดาร์คลื่นต่อเนื่องส่งสัญญาณคลื่นต่อเนื่องที่ความถี่คงที่ สัญญาณที่ได้รับมีการเปลี่ยน Doppler ที่สามารถใช้เพื่อกำหนดความเร็วของเป้าหมายได้ ระบบเรดาร์นี้มักใช้สำหรับการตรวจสอบการจราจร

เรดาร์ FMCW:ระบบเรดาร์ FMCW จะปรับความถี่ของสัญญาณ CW เพื่อสร้างการอ้างอิงเวลา ด้วยข้อมูลนี้นอกจากความเร็วแล้วยังสามารถวัดช่วงได้อีกด้วย ข้อได้เปรียบที่สำคัญของเรดาร์คลื่นต่อเนื่องคือให้ผลลัพธ์อย่างต่อเนื่อง (เมื่อเทียบกับระบบเรดาร์พัลส์) ระบบเรดาร์ดังกล่าวมักใช้สำหรับการวัดความสูงของเครื่องบินที่ถูกต้องในระหว่างการลงจอด

ชีพจรเรดาร์:ระบบเรดาร์ชีพจรพื้นฐาน (ไม่สอดคล้องกัน) ที่กำหนดช่วงและทิศทางของเป้าหมายโดยการวัดความแตกต่างของเวลาระหว่างพัลส์ที่ส่งและได้รับ เนื่องจากเฟสเป็นแบบสุ่มระหว่างพัลส์ระบบจึงไม่สอดคล้องกัน การเฝ้าระวังอากาศระยะไกลเป็นโปรแกรมทั่วไปสำหรับระบบเรดาร์เหล่านี้

Doppler ชีพจรเรดาร์:นี่คือระบบเรดาร์ที่สอดคล้องกันซึ่งข้อมูลนอกเหนือจากช่วงและทิศทางของเป้าหมาย-ความเร็วของเป้าหมาย-สามารถรับได้ตามการเปลี่ยนแปลงในเฟสระหว่างพัลสที่ได้รับ อัตราการทำซ้ำของพัลส์สูง (prrs) มักใช้ซึ่งทำให้การวัดความเร็วในแนวรัศมีมีความแม่นยำมากขึ้นแต่ความแม่นยำของช่วงต่ำกว่า ระบบเรดาร์พัลส์ Doppler ตรวจจับเป้าหมายที่เคลื่อนที่ในขณะที่ลดความยุ่งเหยิงแบบคงที่ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานการตรวจสอบสภาพอากาศ

ย้ายเป้าหมายบ่งชี้ (MTI) เรดาร์:เรดาร์ MTI ยังใช้ความถี่ Doppler เพื่อแยกเป้าหมายที่เคลื่อนที่จากเป้าหมายนิ่งและความยุ่งเหยิง รูปคลื่นของมันคือชุดของพัลส์ PRR ต่ำจึงหลีกเลี่ยงความคลุมเครือช่วงแต่เสียสละความถูกต้องของความเร็ว ระบบเรดาร์ประเภทนี้มักใช้ในการค้นหาและเฝ้าระวังเครื่องบินภาคพื้นดิน

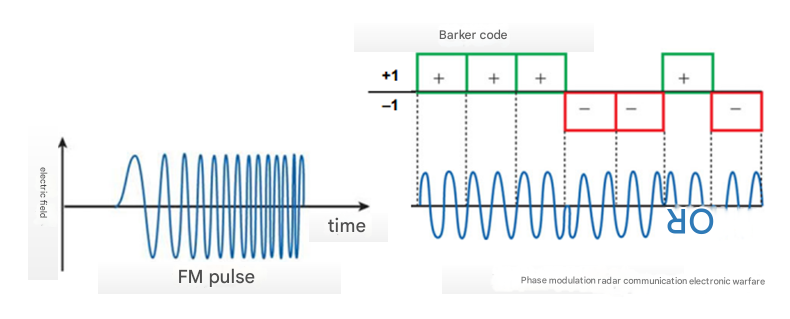

เรดาร์บีบอัดพัลส์:สัญญาณความกว้างพัลส์สั้นให้ความละเอียดช่วงที่ดีขึ้นแต่มีช่วงจำกัด สัญญาณความกว้างพัลส์ยาวมีพลังงานมากขึ้นให้ช่วงการตรวจจับที่ยาวขึ้นแต่ลดความละเอียดของช่วง การบีบอัดพัลส์รวมข้อดีที่เกี่ยวข้องกับพลังงานของความกว้างพัลส์ยาวกับข้อดีความละเอียดของความกว้างพัลส์สั้น โดยการปรับความถี่ (e. g., การมอดูเลตความถี่เชิงเส้น) หรือเฟส (e. g., การใช้รหัสบาร์เกอร์) ของสัญญาณที่ส่งพัลส์ยาวสามารถบีบอัดในตัวรับสัญญาณโดยปริมาณเท่ากับผกผันของแบนด์วิดท์สัญญาณปรับ; ระบบตรวจสอบสภาพอากาศจำนวนมากได้มีแนวโน้มที่จะใช้เรดาร์บีบอัดชีพจร

เรดาร์โมโนสแตติก:ในเรดาร์แบบโมโนสแตติตัวส่งและตัวรับจะใช้เสาอากาศเดียวกันโดยใช้มัลติเพล็กซิ่งโดเมนเวลา

เรดาร์สองทาง:ระบบเรดาร์ที่เสาอากาศส่งสัญญาณและรับสัญญาณถูกแยกออกจากกัน (โดยปกติจะอยู่ในระยะทางขนาดใหญ่หรือมุมชดเชย) เรียกว่าระบบเรดาร์แบบไบสแตติก ระบบเรดาร์แบบสองทางมักใช้เพื่อตรวจจับเป้าหมายที่ซ่อนเร้นซึ่งเทคโนโลยีการลักลอบโดยเจตนาจะหลีกเลี่ยงสัญญาณเรดาร์สะท้อนไปในทิศทางของเครื่องส่งสัญญาณ

เรดาร์อาร์เรย์ Phased:ระบบเรดาร์อาจใช้เสาอากาศจำนวนมากซึ่งอาจมีเสาอากาศ1,000หรือ10,000 โดยการควบคุมเฟสและแอมพลิจูดของแต่ละองค์ประกอบเสาอากาศอย่างแม่นยำสามารถสร้างรูปแบบลำแสงโดยรวมของอาร์เรย์ได้ เสาอากาศอาร์เรย์แบบเฟสเหล่านี้เป็นทางเลือกแทนเสาอากาศที่สแกนด้วยกลไกซึ่งโดยทั่วไปจะหนักกว่าและมีแนวโน้มที่จะล้มเหลว

นอกจากนี้ความล้มเหลวจุดเดียวของมอเตอร์จะทำให้ระบบเครื่องกลล้มเหลว, ในขณะที่ความล้มเหลวขององค์ประกอบอย่างน้อยหนึ่งองค์ประกอบของเสาอากาศแบบเว้นระยะจะไม่ทำให้ระบบเรดาร์ทั้งหมดล้มเหลว ระบบเรดาร์อาร์เรย์ (ESA) ที่สแกนด้วยระบบอิเล็กทรอนิกส์มีสองประเภทพื้นฐาน: Passive Esa (Pesa) และ Active Esa (aesa)
