หลักการและปัญหาในการใช้เทคโนโลยีการถ่ายภาพความร้อนเพื่อวัดและหน้าจออุณหภูมิร่างกายมนุษย์ (2)

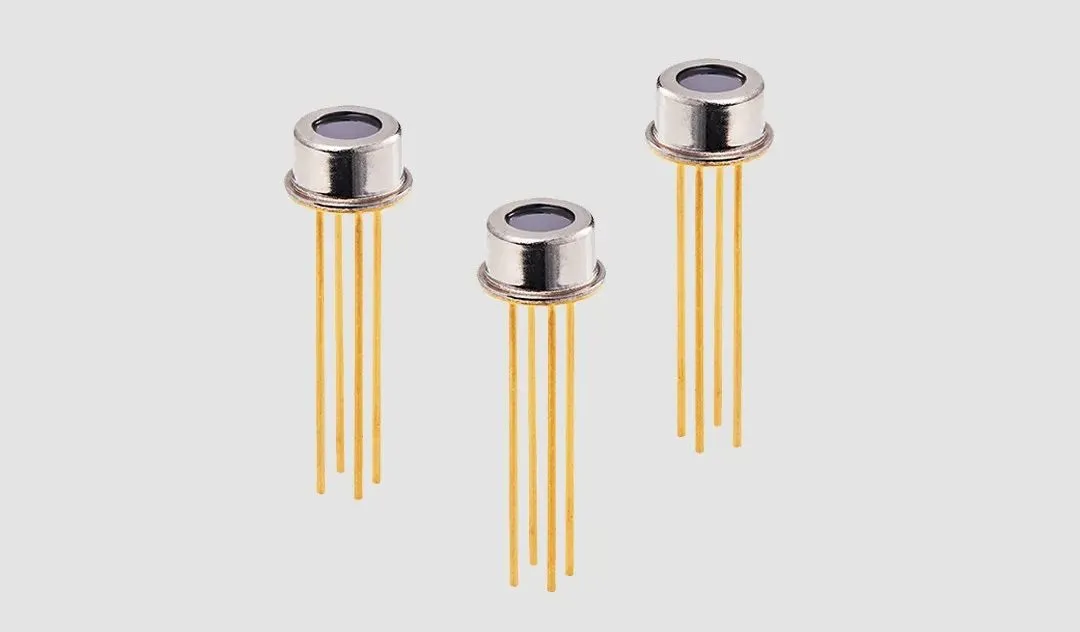

1.เครื่องตรวจจับตามหลักการของความต้านทานการวัดรังสีขนาดเล็ก

เทอร์มิสเตอร์ได้รับผลกระทบจากรังสีอินฟราเรดและจะเปลี่ยนอุณหภูมิซึ่งจะเปลี่ยนค่าความต้านทานของความต้านทาน ค่าของรังสีอินฟราเรดสามารถรับได้โดยการอ่านการเปลี่ยนแปลงแรงดันไฟฟ้าที่เกิดจากการเปลี่ยนแปลงของค่าความต้านทาน

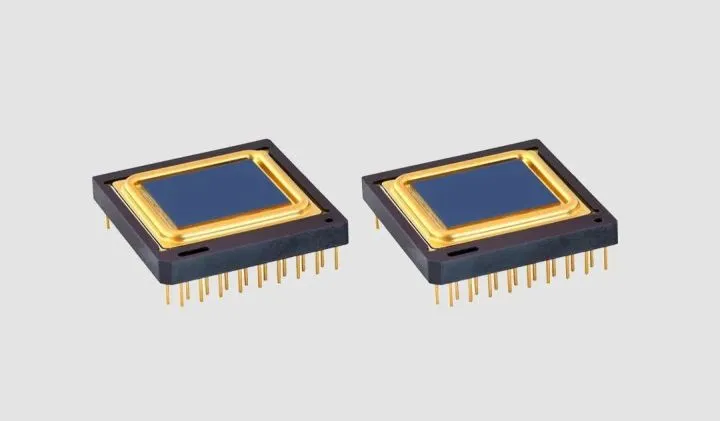

ภาพความร้อนส่วนใหญ่ใช้หลักการนี้ โดยทั่วไปอุปกรณ์อุตสาหกรรมและทางการแพทย์จะไม่แช่เย็นในขณะที่การใช้งานทางทหารโดยทั่วไปจะใช้รุ่นแช่เย็น ตามวัสดุเทอร์มิสเตอร์ที่แตกต่างกันมีโซลูชั่นที่ใช้วาเนเดียมออกไซด์ (VOX) และซิลิคอนอสัณฐาน (α-Si) บริษัทชั้นนำได้แก่ FLIR ต่างประเทศและ ulis, อินฟราเรดคู่มือในประเทศ, เทคโนโลยี Dali, เทคโนโลยี raytron, hikmicro (บริษัทย่อยของ Hikvision) เป็นต้น

2.ปัญหาบางอย่างที่ต้องพิจารณา

ความสัมพันธ์ระหว่างสัญญาณที่ได้จากเครื่องตรวจจับภาพความร้อนและอุณหภูมิของวัตถุไม่ใช่เส้นตรงดังนั้นปัญหาจึงซับซ้อนมากและเป็นเรื่องยากสำหรับเราที่จะได้รับอุณหภูมิร่างกายมนุษย์ที่ถูกต้องมากขึ้น แต่เราสามารถทำงานอย่างหนักจากแง่มุมต่อไปนี้:

ปฏิบัติต่อผู้คนในฐานะร่างกายสีดำใช้อัลกอริทึม Ai เพื่อเลือกพื้นที่การวัดอุณหภูมิและกำหนดกลยุทธ์การสอบเทียบออนไลน์แบบเรียลไทม์ กล้องวัดอุณหภูมิ Ai บางตัวใช้วิธีนี้

เพิ่มร่างกายสีดำในฉากการประยุกต์ใช้การสอบเทียบออนไลน์แบบเรียลไทม์ แม้ว่าวิธีนี้จะยุ่งยากและมีค่าใช้จ่ายสูงแต่ข้อมูลที่วัดได้นั้นแม่นยำกว่าและความแม่นยำที่แท้จริงสามารถเข้าถึง °C 0.3ได้ ±

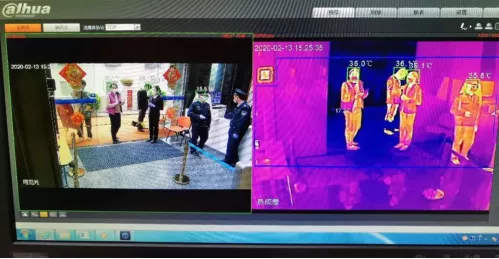

ในปัจจุบันทางเข้าและทางออกของ Guangzhou Metro ใช้วิธีนี้ซึ่งเป็นวิธีการที่มีความรับผิดชอบมากขึ้น

มีปัญหาอื่นของ timeliness เมื่อใช้การสอบเทียบร่างกายสีดำ โดยทั่วไปเมื่ออุณหภูมิในร่มและสภาพแวดล้อมค่อนข้างเสถียรมาตรฐานนี้สามารถใช้งานได้นานขึ้นหลังจากการสอบเทียบ อย่างไรก็ตามหากสภาพแวดล้อมและอุณหภูมิเปลี่ยนแปลงเมื่อเวลาผ่านไปจำเป็นต้องปรับเทียบใหม่ ตัวอย่างเช่นกล้องถ่ายภาพความร้อนแบบมือถือบางรุ่นของ hikmicro มีความแม่นยำในการวัดอุณหภูมิ ≤ ± 0.3 ℃ และโปรดทราบว่าการสอบเทียบเพียงครั้งเดียวจะถูกต้องภายในครึ่งชั่วโมง

หากไม่มีตัวกล้องสีดำความแม่นยำในการวัดอุณหภูมิที่แม่นยำที่สุดของกล้องถ่ายภาพความร้อนอินฟราเรดควร ± 0.5 ℃ ความแม่นยำของเทอร์โมมิเตอร์หน้าผากธรรมดาโดยทั่วไปคือ ± 0.3 ℃ และระยะการทดสอบที่ดีที่สุดที่แนะนำคือ3ซม.-5ซม. สำหรับแผงวัดอุณหภูมิใบหน้าในปัจจุบันระยะการทดสอบที่ดีที่สุดที่แนะนำคือ0.5-15เมตรหากสามารถตอบสนองความต้องการในการจดจำใบหน้าได้ หากระยะการวัดอุณหภูมิไกลขึ้นความแม่นยำจะลดลงอย่างแน่นอนและจำเป็นต้องใช้วิธีที่ดีกว่าในการชดเชย

FLIR ผู้นำในกล้องถ่ายภาพความร้อนไม่แนะนำให้ใช้อุปกรณ์ถ่ายภาพความร้อนเพื่อวัดและอ่านอุณหภูมิของร่างกายมนุษย์โดยตรง พวกเขาให้ความคิดอื่น ใช้กล้องถ่ายภาพความร้อนเพื่อค้นหาคนที่มีอุณหภูมิร่างกายสูงในฝูงชนแล้วทำการวัดอุณหภูมิที่สองเพื่อยืนยัน การทดสอบเชิงปริมาณเป็นเรื่องยากแต่การทดสอบเชิงคุณภาพทำได้ง่ายขึ้น

เกี่ยวกับมาตรฐานอุณหภูมิ37.3 ℃ คนที่มีอุณหภูมิร่างกาย ≥ 37.3 ℃ ต้องแยกออก มาตรฐานนี้เสนอโดยผู้เชี่ยวชาญทางการแพทย์เนื่องจากผู้ที่มีอุณหภูมิร่างกาย ≥ 37.3 ℃ เป็นของไข้ ในการทำงานจริงไม่ว่าเราจะตั้งค่ามาตรฐานเป็น37.3 ℃ เมื่อทดสอบกับอุปกรณ์วัดอุณหภูมิอินฟราเรดหรือไม่? คำถามนี้ต้องพิจารณาอย่างจริงจัง

โมดูลกล้องจดจำใบหน้าและชิปถ่ายภาพความร้อนถูกรวมเข้าด้วยกันและต้องพิจารณาการกระจายความร้อน จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมของชิปถ่ายภาพความร้อนมีความเสถียรเพื่อให้อุณหภูมิไม่เพิ่มขึ้นเนื่องจากการทำงานในระยะยาวและส่งผลต่อความแม่นยำในการตรวจจับ
