วิธีแยกแยะฟังก์ชันของสายเคเบิลเครือข่ายหุ้มฉนวนสายเคเบิลคู่บิดเกลียวและสายเคเบิลเครือข่ายแบบ dual-SHIELDED Super Type 5?

สายเคเบิลเครือข่ายเป็นส่วนหนึ่งของการออกแบบและการก่อสร้างสายไฟแบบบูรณาการเป็นสื่อพื้นฐานของระบบส่งข้อมูลส่วนใหญ่ ความสำคัญของมันคือสิ่งที่เห็นได้ชัด บทความนี้จะวิเคราะห์บทบาทหลักของสายเคเบิลเครือข่ายที่มีฉนวนหุ้ม คู่บิดคืออะไร? STP, SFTP, UTP, FTP และ astp คืออะไรตามลำดับ? สายเคเบิลเครือข่ายหุ้มฉนวนคู่ Super 5ของอะไร? สายเคเบิลเครือข่ายป้องกันเดี่ยว Super Class 5คืออะไร? ความแตกต่างระหว่างสายเคเบิลแบบ dual-Screen กับสายเคเบิลที่ไม่มีฉนวนหุ้มคืออะไร? วิธีการแยกแยะ superclass ห้าเส้น? จะแยกแยะ Super Six Lines ได้อย่างไร?

1.หน้าที่หลักของสายเคเบิลเครือข่ายที่หุ้มฉนวนคืออะไร?

สายเคเบิลเครือข่ายที่มีการป้องกันจะใช้ในสภาพแวดล้อมที่มีการรบกวนที่แข็งแกร่ง การรบกวนจะทำให้เกิดการส่งสัญญาณเป็นระยะหรือแม้กระทั่งการขัดจังหวะ และสายป้องกันสามารถเป็นที่ดีมากความต้านทานการรบกวน, รักษาปกติส่ง, และที่ดี secrecy ประสิทธิภาพ, ป้องกันลวดป้องกันโครงสร้างเพื่อลดร่วมกันรบกวนระหว่างสายมีพิการแต่กำเนิดประโยชน์, ป้องกันสัญญาณแม่เหล็กไฟฟ้าของโลกภายนอก ไม่เพียงแต่สามารถฟอยล์ป้องกันการรั่วไหลของแม่เหล็กไฟฟ้าของลวดตัวเองในเวลาเดียวกันยังไม่รบกวนสัญญาณไฟส่งผลกระทบต่อการทำงานของสายเคเบิลอื่นๆสามารถป้องกันไม่ให้ข้อมูลถูกเคาะ

ในสายเคเบิลเครือข่ายหุ้มฉนวนมีลวดทองแดงนั่นคือสายกราวด์ คุณสามารถใช้ซ็อกเก็ต RJ45หุ้มฉนวนและปลายด้านหนึ่งของสายไอเสียต่อสายดินเมื่อใช้งาน สายกราวด์ดีกว่าในการป้องกันสัญญาณภายนอก สายเคเบิลเครือข่ายที่หุ้มฉนวนต้องต่อสายดินและสายป้องกันอย่างดีเพื่อลดผลกระทบจากการรบกวนที่รุนแรงต่อสัญญาณเครือข่าย อย่าใช้สายเคเบิลเครือข่ายหุ้มฉนวนเมื่อจำเป็นเนื่องจากสายเคเบิลเครือข่ายหุ้มฉนวนมีข้อกำหนดในการเดินสายสูง สายเคเบิลเครือข่ายที่หุ้มฉนวนต้องต่อสายดินและส่วนประกอบที่หุ้มฉนวนอย่างดีในระบบ ถ้าสายดินไม่ดีผลจะไม่ดีมาก

ถ้าพื้นดินไม่ถูกต้องความต้านทานดินมีขนาดใหญ่เกินไปหรือไม่สม่ำเสมอศักยภาพของพื้นดินจะทำให้เกิดเสียงรบกวนจากพื้นดินคือหนึ่งสร้างความแตกต่างที่อาจเกิดขึ้นทางไฟฟ้าที่สอง O 'นาฬิกาในสายส่ง, เพื่อให้ชั้นป้องกันโลหะกระแสรบกวนชั้นป้องกันจะเกิดขึ้นหนึ่งในแหล่งรบกวนที่ใหญ่ที่สุด, ข้อกำหนดในการเดินสายเคเบิลที่หุ้มฉนวนนั้นเข้มงวดมากขึ้นทุกชิ้นส่วนจำเป็นต้องใช้ประสิทธิภาพการป้องกันและต้องการระบบกราวด์ที่ดี ในการก่อสร้างจริงเป็นเรื่องยากที่จะต่อการต่อสายดินอย่างสมบูรณ์แบบ เป็นผลให้ชั้นป้องกันตัวเองกลายเป็นแหล่งที่ใหญ่ที่สุดของการรบกวนและประสิทธิภาพการทำงานอาจจะเลวร้ายยิ่งกว่าที่ไม่มีการป้องกันคู่บิด

2.คู่บิดคืออะไร? ทำไมบิด?

(1) คู่บิด: เป็นสื่อส่งมันทำจากสองสายทองแดงบางห่อด้วยวัสดุฉนวนในอัตราส่วนหนึ่ง

(2) ทำไมคุณต้องการลมสองสายบิดคู่: เพราะคดเคี้ยวร่วมกันการเปลี่ยนแปลงลักษณะไฟฟ้าเดิมของสายเคเบิลซึ่งไม่เพียงแต่สามารถลด crosstalk ของตัวเอง, แต่ยังป้องกันการรบกวนของสัญญาณอื่นๆบนสายเคเบิลในระดับที่ยิ่งใหญ่ที่สุด

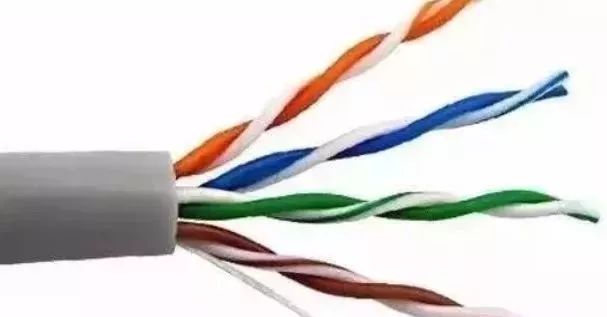

ภาพแสดงคู่บิดห้าประเภทประกอบด้วยสายพันกันสี่คู่รวมเป็นแปดสาย คู่บิดเป็นชนิดของสื่อส่งที่ใช้กันมากที่สุดในวิศวกรรมการเดินสายไฟที่ครอบคลุม มันเป็นชนิดของลวดกระจายทั่วไปที่ทำโดยการพันสองสายฉนวนร่วมกันตามข้อกำหนดบางอย่าง มันเป็นสื่อการส่งข้อมูลของเครือข่ายการสื่อสารข้อมูล

STP, SFTP, UTP, FTP และ astp มีความโดดเด่น

STP: สายคู่บิดเกลียวป้องกันอิสระ เพิ่มชั้นอลูมิเนียมฟอยล์นอกสายไฟหลัก สายไฟแต่ละคู่มีชั้นป้องกันฟอยล์อลูมิเนียมเพื่อลดการลดทอนสัญญาณ นอกจากนี้ยังมีชั้นป้องกันโลหะถักสำหรับทุกสี่คู่ของพันธะลวดซึ่งได้ถึงมาตรฐานโครงสร้างของเจ็ดประเภทของ netwสายเคเบิล ork เหมาะสำหรับเครือข่ายความเร็วสูงและการส่งสัญญาณความปลอดภัยสูงสามารถรองรับการอัปเดตแอปพลิเคชันในอนาคตสามารถรวมแพลตฟอร์มการเดินสายการส่งข้อมูลสื่อหลายตัวเข้าด้วยกัน

SFTP: สายเคเบิลคู่บิดเกลียวแบบหุ้มฉนวนสองชั้น เพิ่มตาข่ายถักบนพื้นฐานของฟอยล์อลูมิเนียมของ STP โดยปกติตาข่ายถักทำจากลวดแมกนีเซียมอลูมิเนียมและตาข่ายทองแดงกระป๋อง ข้อได้เปรียบของมันอยู่ในการลดที่มีประสิทธิภาพของสนามแม่เหล็กสิ่งแวดล้อม, การรบกวนสัญญาณ, ระดับการลดทอนต่ำของสัญญาณภายใน จุดอ่อนคือเพศที่อ่อนนุ่มไม่ดีและมีราคาแพงชนิดของนี้ให้ลวดของการป้องกันการรบกวนและการส่งผ่านที่เป็นความลับสูงในโครงการสายไฟมืออาชีพของสภาพแวดล้อมพิเศษที่ใช้บังคับ

UTP: Unshielded Twisted Pair Cable เป็นสายระบบสายเคเบิลที่ใช้กันอย่างแพร่หลายในตลาดทั่วไป ใช้สำหรับแอปพลิเคชันเครือข่ายทั่วไปที่มีแบนด์วิดท์การส่งข้อมูลน้อยกว่า250MHz และไม่มีข้อกำหนดด้านประสิทธิภาพพิเศษ ประสิทธิภาพโดยรวมตรงตามข้อกำหนดราคาต่ำการก่อสร้างและการบำรุงรักษาสะดวก อย่างไรก็ตามประสิทธิภาพสูงสุดของประเภทนี้รองรับเฉพาะระบบสายเคเบิลที่มีสายเคเบิลเครือข่ายหกประเภทเท่านั้น

FTP: เป็นลวดคู่บิดที่หุ้มด้วยอลูมิเนียมฟอยล์ มีข้อดีของแบนด์วิดท์ขนาดใหญ่ความสามารถในการป้องกันการรบกวนบางอย่างการลดทอนสัญญาณที่ลดลงการกู้คืนควันต่ำไม่มีฮาโลเจนและการคุ้มครองสิ่งแวดล้อม

Astp: นั่นคือสายเคเบิลเครือข่ายหุ้มฉนวนสองชั้นหุ้มเกราะ (สายเคเบิล) เป็นสายเคเบิลเครือข่ายหุ้มฉนวนสองชั้นพิเศษ บนพื้นฐานของสายป้องกันสองชั้นด้านบนชั้นนอกเป็นชั้นหุ้มเทปเหล็ก เมื่อใช้งานปลายทั้งสองของชั้นหุ้มเทปเหล็กจะต่อสายดินและปลายด้านหนึ่งของชั้นป้องกันด้านในสุดจะต่อสายดิน นอกจากผลของลวดหุ้มฉนวนสองชั้นแล้วความแข็งแรงยังสูงขึ้นซึ่งสามารถใช้สำหรับระบบเดินสายไฟที่มีความเสียหายจากหนูบ่อยครั้งหรือข้อกำหนดในการป้องกันการระเบิด โดยทั่วไปลวดหุ้มฉนวนมีราคาแพงกว่าลวดที่ไม่มีฉนวนหุ้มในด้านต้นทุนและการติดตั้งและประสิทธิภาพการดัดจะแย่ลงเล็กน้อย แต่เหมาะสำหรับสภาพแวดล้อมพิเศษบางอย่างและการเดินสายระบบหน้าจอ เราสามารถเข้าใจสถานการณ์ของตัวเองหลังจากทางเลือกที่เหมาะสมเพิ่มประสิทธิภาพค่าใช้จ่ายและการเดินสายไฟ

สายเคเบิลเครือข่ายป้องกันเดี่ยว Super Class 5คืออะไร?

ระบบทั้งหมดเป็นอุปกรณ์ป้องกันทั้งหมดรวมถึงสายเคเบิลเครือข่ายโมดูลคริสตัลฯลฯเมื่อเทียบกับสายเคเบิลเครือข่ายที่ไม่มีการป้องกันซูเปอร์ห้านอกเหนือจากสายบิดและเชือกฟิลเลอร์ชั้นนอกถูกห่อด้วยอลูมิเนียมฟอยล์ซึ่งสามารถลดรังสี หากรังสีแม่เหล็กไฟฟ้ารุนแรงและข้อกำหนดในการรับส่งข้อมูลเข้มงวดสายเคเบิลเครือข่ายป้องกันเดี่ยว Super Class 5มีความน่าเชื่อถือ

สายเคเบิลเครือข่าย Super 5 Double SHIELDED คืออะไร?

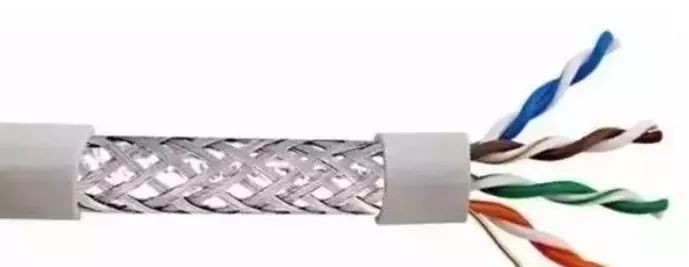

สายเคเบิลเครือข่ายหุ้มฉนวนสองชั้นถูกห่อด้วยชั้นอลูมิเนียมฟอยล์รอบคู่บิดและมีชั้นของตาข่ายถักโลหะ, ซึ่งเหมาะสำหรับเครือข่ายความเร็วสูงและการส่งผ่านความปลอดภัยสูงเพื่อลดรังสี สายป้องกันเหมาะสำหรับเขตข้อมูลการใช้งานของสัญญาณคลื่นคอร์ดความถี่สูงและการเดินสายไฟระหว่างปลายตะกั่วการสื่อสารของผู้ใช้และกรอบการกระจายของระบบสายไฟแบบบูรณาการที่อยู่อาศัย

ความแตกต่างระหว่างสายเคเบิลแบบ dual-Screen กับสายเคเบิลที่ไม่มีฉนวนหุ้มคืออะไร?

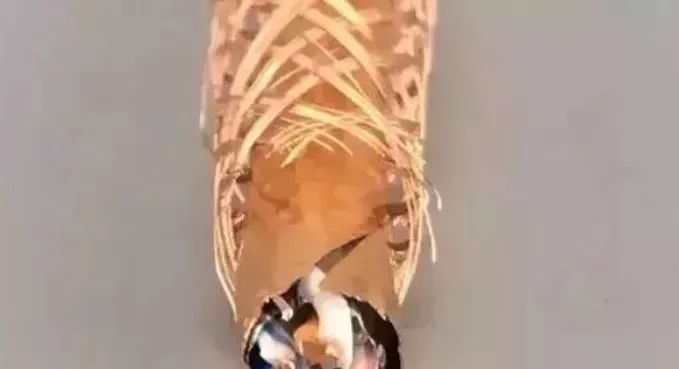

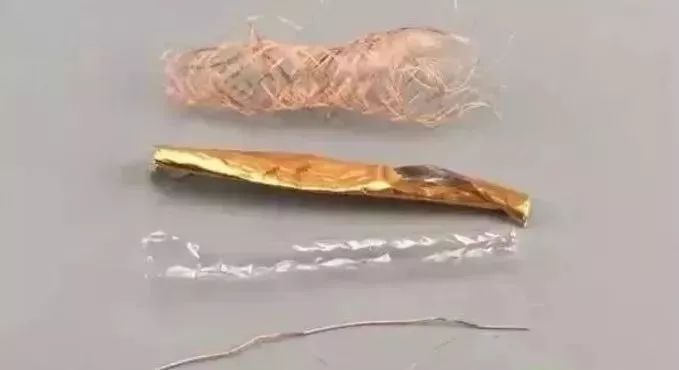

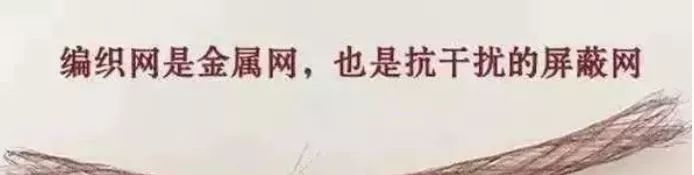

สายเคเบิลเครือข่ายป้องกันหมายถึงสายเคเบิลเครือข่ายที่มีชั้นป้องกันภายในและชั้นป้องกันหมายถึงอลูมิเนียมฟอยล์และตาข่ายทอ โล่สายเคเบิลเดี่ยวเป็นเพียงชั้นของกระดาษฟอยล์อลูมิเนียมสายเคเบิลป้องกันคู่นอกคู่ลวดห่อในชั้นของอลูมิเนียมฟอยล์และชั้นของตารางตาข่ายโลหะ, สายเคเบิลหน้าจอคู่และสายเคเบิลป้องกันเป็นไปตามสภาพแวดล้อมของการใช้ที่แตกต่างกันเพื่อแยกแยะ, สายเคเบิลหุ้มฉนวนสองชั้นส่วนใหญ่มีสภาพแวดล้อมการรบกวนที่แข็งแกร่งสายเคเบิลหุ้มฉนวนใช้ในชีวิตประจำวันทั่วไปในสภาพแวดล้อมเครือข่าย

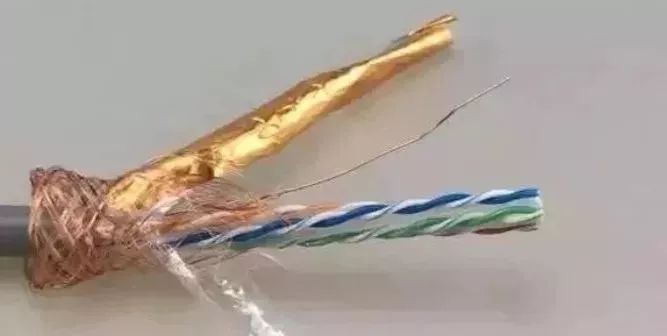

(1) การป้องกันสองชั้น: สายเคเบิลเครือข่ายและสายเคเบิลเครือข่ายที่ไม่มีฉนวนหุ้มนั้นง่ายต่อการแยกแยะซึ่งกันและกันในแง่ของโครงสร้างภายใน สายเคเบิลเครือข่ายหุ้มฉนวนสองชั้นมีชั้นของตาข่ายป้องกันโลหะและชั้นของอลูมิเนียมฟอยล์ภายใน สายเคเบิลเครือข่ายป้องกันคู่เรียกอีกอย่างว่าสายพานหน้าจอคู่สายเคเบิลที่ใช้งานได้ สายเคเบิลเครือข่ายที่ไม่มีการป้องกันมีสายเคเบิลเครือข่ายเพียงสี่คู่เท่านั้น

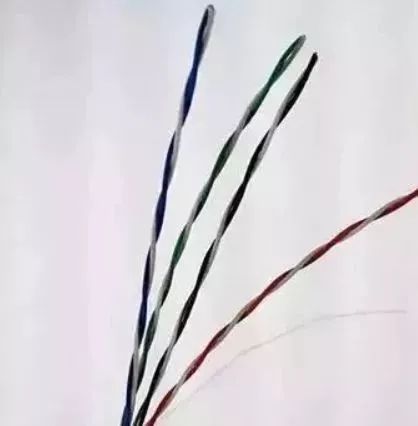

(2) สายเคเบิล: คู่ลวดภายในถูกพันเข้าด้วยกันอย่างแน่นหนาในทิศทางทวนเข็มนาฬิกาซึ่งช่วยลด crosstalk ภายในและการรบกวนจากภายนอก ในสภาพแวดล้อมเครือข่ายทั่วไปการรบกวนทางแม่เหล็กไฟฟ้าที่อ่อนแอจะไม่ส่งผลกระทบต่อสายเคเบิลเครือข่ายที่ไม่มีการป้องกันและแกนหลักภายในสายเคเบิลเครือข่ายจะถูกพันเป็นคู่ ความยาวบิดของสายเคเบิลเครือข่ายคือความยาวของสายเคเบิลคู่บิดเกลียว มันเป็นความยาวบิดและบ่งชี้ว่าอย่างใกล้ชิดแต่ละคู่ของสายเป็นแผล

สายเคเบิลแต่ละคู่ภายในสายเคเบิลเครือข่ายจะบิดทวนเข็มนาฬิกาและระยะบิดของแต่ละคู่จะแตกต่างกัน ขดลวดร่วมกันนี้เปลี่ยนลักษณะอิเล็กทรอนิกส์เดิมของสายเคเบิลซึ่งสามารถต้านทานการรบกวนทางแม่เหล็กไฟฟ้าภายนอกบางอย่างและลดปัญหา crosstalk ที่เกิดจากสัญญาณของตัวเอง

เมื่อสายไฟมีอยู่สภาพแวดล้อมการรบกวนที่แข็งแกร่งจะส่งผลกระทบต่อผลการส่งเครือข่ายอย่างจริงจังสามารถนำไปสู่การหยุดชะงักของสัญญาณการส่งสัญญาณสภาพแวดล้อมการเดินสายไฟของสายไฟฟ้าแรงสูงหรืออุปกรณ์เสียงปรับปรุง, เครือข่ายส่งสัญญาณไม่เสถียรปรากฏการณ์ที่ชัดเจนมากขึ้นเช่นชนิดของสถานการณ์นี้จะใช้สายคู่เพื่อป้องกันสัญญาณรบกวน, เพื่อรักษาสัญญาณการส่งสัญญาณเครือข่ายปกติ

(3) สายเคเบิลหุ้มฉนวนสองชั้น: ในกระบวนการเดินสายนั้นซับซ้อนกว่าสายเคเบิลหุ้มฉนวนต้องใช้ระบบเดินสายไฟจำเป็นต้องใช้ชิ้นส่วนทั้งหมดพร้อมประสิทธิภาพการป้องกันและจำเป็นต้องมีระบบกราวด์ที่ดีถ้าพื้นดินไม่ดีทำให้โล่เป็นแหล่งรบกวน ในประสิทธิภาพที่ใหญ่ที่สุดอาจส่งคืนได้ไม่เท่ากับสายเคเบิลคู่บิดเกลียวที่หุ้มฉนวนดังนั้นจึงใช้สายเคเบิลหุ้มฉนวนเมื่อจำเป็น

คุณจะรู้ได้อย่างไรว่า superclass FIVE Lines?

1.การตรวจสอบ

(1) 5e แมวพิมพ์บนตัวด้ายมากกว่าห้าประเภท

(2) มีสี่คู่บิดในหนัง: สีฟ้า, สีฟ้าและสีขาว, สีส้มและสีส้มและสีขาว, สีเขียวและสีเขียวและสีขาว, สีน้ำตาลและสีน้ำตาลและสีขาว

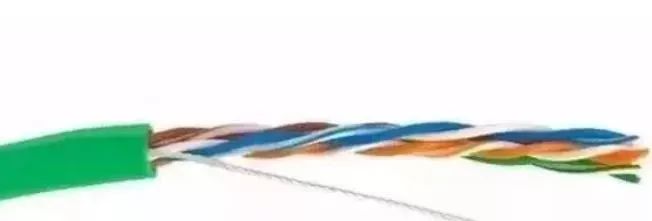

(3) นอกจากนี้ยังมีเชือก (flocculent) เรียกว่าเชือกแรงดึง, ซึ่งใช้เพื่อปรับปรุงความต้านทานแรงดึงของสายเคเบิลและคู่บิดในผิวออนไลน์ของสายเคเบิลเครือข่ายในร่ม

2.ระบุ

สายเคเบิลเครือข่าย Super 5แบ่งออกเป็นสายเคเบิลเครือข่ายที่ไม่มีฉนวนหุ้มและหุ้มฉนวน ความแตกต่างมีดังนี้: สายเคเบิลเครือข่ายป้องกันแบ่งออกเป็นสายเคเบิลเครือข่ายป้องกันเดียว (ห่อคู่บิดกับชั้นของอลูมิเนียมฟอยล์) และสายเคเบิลเครือข่ายหุ้มฉนวนสองชั้น (บนพื้นฐานของอลูมิเนียมฟอยล์ที่มีชั้นของเครือข่าย) สายเคเบิลเครือข่ายที่มีฉนวนป้องกันสามารถป้องกันการรบกวนจากรังสีแม่เหล็กไฟฟ้าจากสายไฟกำลังสูงอื่นๆและแหล่งพลังงานที่แข็งแกร่งได้อย่างมีประสิทธิภาพช่วยลดอัตราข้อผิดพลาดบิตของการส่งสัญญาณและมีบทบาทในการป้องกันการรบกวน

3.การจัดหมวดหมู่

วัสดุของสายเคเบิลเครือข่าย Super FIVE แบ่งออกเป็นทองแดงปราศจากออกซิเจนทองแดงอลูมิเนียมเคลือบทองแดงเงินเคลือบทองแดงเหล็กสี่ตัวและอลูมิเนียมสี่ตัวฯลฯสี่เหล็กสี่อลูมิเนียมเป็นหนึ่งในคุณภาพที่เลวร้ายที่สุด อลูมิเนียมเคลือบทองแดงและอลูมิเนียมเคลือบทองแดงจะถูกเผาทันทีเมื่อเกิดเพลิงไหม้ หลังจากการเผาไหม้พวกเขาจะถูกทำลายทันที บรอนซ์เรียกอีกอย่างว่าทองแดงเคลือบทองแดงและชั้นนอกหุ้มด้วยชั้นทองแดงที่ปราศจากออกซิเจน ทองแดงปราศจากออกซิเจนเป็นทองแดงที่ปราศจากออกซิเจนไม่ว่าพื้นผิวที่ขูดกี่ชั้นและสีแกนทองแดงจะไม่เปลี่ยนแปลง

ในความเป็นจริงมีสายคู่บิด4คู่, เชือกเติมและผิวด้านนอก กลางแจ้งเป็นมากกว่าชั้นนอกกันน้ำ PE ในร่มซึ่งส่วนใหญ่มีบทบาทในการกันน้ำและกันความชื้น อายุการใช้งานของสาย Super FIVE ประมาณ10ปี

จะแยกแยะ Super Six Lines ได้อย่างไร?

1.ดูโครงสร้าง

โครงกระดูกข้ามหกชนิดของลวดเมื่อเทียบกับซุปเปอร์ห้าชนิดของลวดในช่วงกลางของโครงกระดูกข้ามฉนวนสายเคเบิลเครือข่ายสี่คู่บิดคู่เป็น PLACED ในสี่ร่องเช่นโครงสร้างสามารถปรับปรุงลักษณะความสมดุลของสายเคเบิลเมื่อเทียบกับห้าชนิดของลวดหกชนิดของประสิทธิภาพลวดได้เร็วขึ้นและดีกว่า

2.ลักษณะที่ปรากฏ

ร่างกายของหกประเภทของลวดพิมพ์ด้วยโลโก้แมว6ในขณะที่ร่างกายของซุปเปอร์ห้าประเภทของลวดพิมพ์ด้วยแมว5.นอกจากนี้แกนทองแดงของลวดหกชนิดยังหนาและใหญ่กว่าลวดห้าชนิด

3.ประสิทธิภาพ

ความแตกต่างที่สำคัญระหว่างหมวดหมู่6และประเภทที่5คือการปรับปรุงประสิทธิภาพในแง่ของ crosstalk เช่นเดียวกับการสูญเสียผลตอบแทน ในความเป็นจริงความแตกต่างที่ใหญ่ที่สุดระหว่างหมวดหมู่5และ Super Category 5คือ Super Category 5 line มีการปรับปรุงประสิทธิภาพมากขึ้นประเภท5 line ไม่มีสายดึง
