แหวนลื่นทำงานอย่างไร

แหวนลื่นเป็นส่วนประกอบไฟฟ้าที่รับผิดชอบในการเชื่อมต่อและส่งพลังงานและสัญญาณไปยังร่างกายหมุน ตามสื่อส่ง, แหวนลื่นแบ่งออกเป็นแหวนลื่นไฟฟ้า, แหวนลื่นของเหลวและแหวนเรียบ, ซึ่งสามารถเรียกรวมว่า "การสื่อสารแบบหมุน" หรือ "การสื่อสารแบบหมุน" แหวนลื่นมักจะติดตั้งที่ศูนย์กลางของการหมุนของอุปกรณ์และส่วนใหญ่ประกอบด้วยสองส่วน: หมุนและนิ่ง ส่วนที่หมุนเชื่อมต่อกับโครงสร้างการหมุนของอุปกรณ์และหมุนด้วยเรียกว่า "โรเตอร์" และส่วนหยุดนิ่งเชื่อมต่อกับแหล่งพลังงานของโครงสร้างคงที่ของอุปกรณ์เรียกว่า "สเตเตอร์"

แหวนลื่นสามารถใช้ในระบบไฟฟ้าใดๆที่ส่งสัญญาณพลังงานและข้อมูลอย่างต่อเนื่องด้วยการหมุน ° 360และมักจะเรียกว่าแหวนลื่นนำไฟฟ้า, แปรง, อะแดปเตอร์, แหวนสะสม, นักสะสม, ข้อต่อโรตารี่, แหวนสะสม, และแหวนกลับ, commutator ฯลฯ, หลักการของมันคือการตระหนักถึงอุปกรณ์ส่งข้อมูลที่มีความแม่นยำของกระแสสัญญาณข้อมูลหรือการส่งภาพและกำลังของกลไกการหมุนสัมพัทธ์สองแบบ มักใช้ในด้านการหมุนต่อเนื่อง360 ° ไม่จำกัดซึ่งต้องส่งสัญญาณไฟฟ้าและสัญญาณข้อมูลจากตำแหน่งคงที่ไปยังตำแหน่งการหมุน

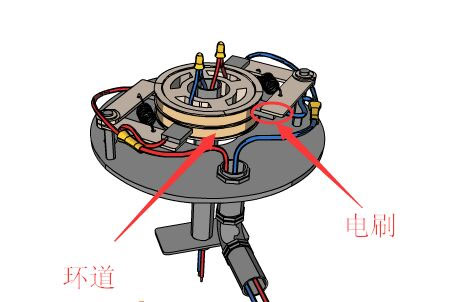

โครงสร้างของมันส่วนใหญ่ประกอบด้วยวัสดุยืดหยุ่น (แปรงไฟฟ้า), วัสดุพื้นผิวสัมผัสเลื่อน (แหวนนำไฟฟ้า, แบริ่งเหล็กขนาดเล็กที่มีความแม่นยำ, วัสดุพลาสติกฉนวนและวัสดุพันธะเรซิน แปรงไฟฟ้าทำจากวัสดุโลหะผสมที่มีค่าเป็นรูปร่าง "II" และนำไฟฟ้าร่อง "V" และ "เว้า" ของแหวนมีความสมมาตรสัมผัสสองครั้ง, และใช้แรงดันยางยืดของแปรงเพื่อเลื่อนด้วยร่องวงแหวนของวงแหวนนำไฟฟ้าเพื่อส่งสัญญาณและกระแส เป็นส่วนประกอบสำคัญของอุปกรณ์ไฟฟ้าเครื่องกลไฟฟ้าในอุตสาหกรรมต่างๆเช่นโต๊ะหมุนที่มีความแม่นยำ, อุปกรณ์สายเคเบิล, การผลิตพลังงานลม, เตาคริสตัลเดี่ยว, เครื่องจักรบรรจุและบรรจุภัณฑ์, ประตูหมุนอัตโนมัติฯลฯ
