ฟังก์ชั่นของแต่ละสายในสาย8แกนของสายเคเบิลเครือข่ายในระบบเฝ้าระวังวิดีโอคืออะไร?

เมื่อเพื่อนหลายคนเชื่อมต่อสายเคเบิลเครือข่ายพวกเขามักจะไม่ทราบว่าแปดสายทองแดงในสายเคเบิลเครือข่ายซึ่งเป็นคนที่ให้แน่ใจว่าการส่งผ่านปกติของเครือข่าย? สิ่งแรกที่ต้องรู้คือหน้าที่โดยรวมของสายทองแดงทั้งแปด เพื่อลดการรบกวนซึ่งกันและกันของสัญญาณแม่เหล็กไฟฟ้าสายทองแดงทั้งแปดจะบิดเข้าด้วยกันที่ความหนาแน่นบางอย่าง ด้วยวิธีนี้เมื่อส่งสัญญาณไฟฟ้าคลื่นวิทยุที่แผ่รังสีจากกันจะยกเลิกซึ่งกันและกันเพื่อขจัดสัญญาณรบกวนได้อย่างมีประสิทธิภาพ ชื่อคู่บิดยังมาจากโครงสร้างนี้

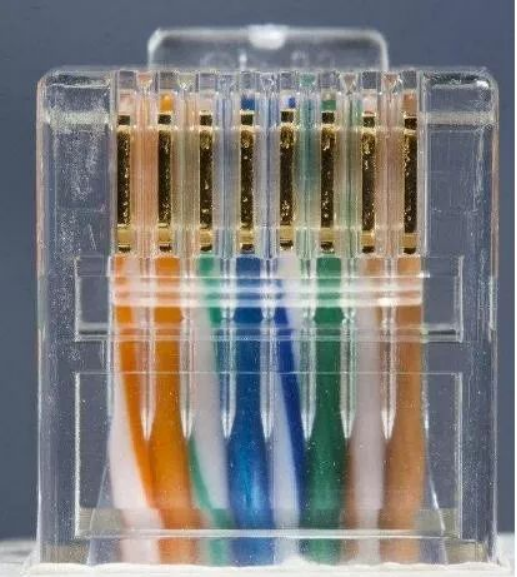

การใช้คู่บิดเกลียวที่เร็วที่สุดสำหรับการส่งสัญญาณโทรศัพท์จากนั้นก็ค่อยๆนำเข้าสู่การส่งสัญญาณดิจิตอล ตอนนี้หมวดหมู่5e คู่บิดและประเภท6คู่บิดใช้กันอย่างแพร่หลาย แบนด์วิดท์สูงสุดสามารถเข้าถึง1000 mbps. ข้อเสียเดียวของคู่บิดคือระยะการส่งสั้นซึ่งสามารถเข้าถึงได้เพียง100เมตร โดยทั่วไปประเภท5กว่าประเภท5สายบิดคู่ต้องใช้สี่คู่ของสายไฟนั่นคือ8สายหลัก ต่ำกว่า100ม. โดยทั่วไปใช้1, 2, 3, 6, สี่สาย สายหลัก (568B มาตรฐาน): ลำดับบรรทัดที่ปลายทั้งสองเหมือนกันและลำดับบรรทัดคือ: สีส้ม-ขาว, ส้ม, เขียว-ขาว, น้ำเงิน, น้ำเงิน-ขาว, สีเขียวสีน้ำตาลสีขาวสีน้ำตาล เส้นย้อนกลับ (568A): ปลายด้านหนึ่งคือลำดับบรรทัดของเส้นบวกและอีกด้านหนึ่งคือ: เขียว-ขาว, เขียว, ส้ม-ขาว, น้ำเงิน, น้ำเงิน-ขาว, ส้มน้ำตาลขาวน้ำตาลค่ะ การกดตรวจสอบครั้งแรก: ไม่จำเป็นต้องจดจำลำดับบรรทัด568A ลำดับหนึ่งไม่ได้ใช้ลำดับบรรทัดนี้อีกต่อไปและเมื่อใช้อีกลำดับหนึ่งเพียงสลับ13และ26บนพื้นฐานของ b.

โดยเฉพาะทำไมต้องใช้1236สี่สายแล้วคุณจำเป็นต้องรู้ว่าฟังก์ชั่นของแต่ละแกนคือ: 1ข้อมูลเอาท์พุท ( ) 2ข้อมูลเอาท์พุท (-) 3ข้อมูลอินพุต ( ) 4สงวนไว้สำหรับโทรศัพท์ใช้5สงวนไว้สำหรับโทรศัพท์ใช้6เพื่อป้อนข้อมูล (-) 7สงวนไว้สำหรับการใช้โทรศัพท์8สงวนไว้สำหรับการใช้โทรศัพท์มันสามารถเห็นได้ว่าแม้ว่าคู่บิดมี8สายหลักเพียง4ของพวกเขาจะถูกนำมาใช้จริงในเครือข่าย100M ที่ใช้กันอย่างแพร่หลายในปัจจุบัน รากคือ1st 2ND 3rd และ6th พวกเขามีบทบาทในการรับและส่งสัญญาณตามลำดับ 4, 5, 7และ8เป็นเส้นสองทางสงวนไว้สำหรับการใช้งาน อย่างไรก็ตามเมื่อเครือข่ายทำงานสูงกว่า100M โดยปกติจะใช้แปดคอร์ทั้งหมด ตัวอย่างเช่นไม่เพียงแต่1 3 2 6แต่ยังต้องใช้แปดคอร์สำหรับสายเคเบิลประเภท6และประเภท6มิฉะนั้นการทำงานของเครือข่ายจะไม่เสถียร การปอกสายเคเบิลเครือข่ายเราจะพบว่าความหนาแน่นที่คดเคี้ยวของคู่บิดสี่คู่ไม่เหมือนกัน คู่สีส้มและสีเขียวที่ใช้ในการส่งข้อมูลมีการหมุนที่คดเคี้ยวมากขึ้นกว่าคู่สีน้ำตาลและสีฟ้าที่ใช้สำหรับการต่อสายดินและวัตถุประสงค์สาธารณะอื่นๆดังนั้นจึงขอแนะนำเมื่อคุณมักจะทำจัมเปอร์, จัดเรียงอย่างเคร่งครัดตามลำดับ568B

ฉันมักจะได้ยินคนพูดว่า: "ฉันชอบสร้างเส้นตามลำดับที่ฉันคุ้นเคยสามารถใช้ได้หรือไม่?" คุณสามารถใช้สิ่งนี้ที่บ้านได้สบายๆแต่ถ้าคุณอยู่ในโครงการคุณควรเข้มงวดและทำตามลำดับบรรทัด มิฉะนั้นบทบาทของคู่บิดจะหายไป การลดทอนการรับส่งข้อมูลนั้นร้ายแรงและระยะการส่งข้อมูลจะลดลงอย่างมาก ที่นี่เราต้องการเน้นว่าถ้าคุณยืนยันในการจัดเรียงลำดับลวดตามนิสัยของคุณเองคุณต้องใส่สองแกนของ1และ3ในคู่ของคู่บิด, และสองแกนของ2และ6บนคู่ของคู่บิด
