การจำแนกประเภทของกล้องวงจรปิดรักษาความปลอดภัย

การจำแนกประเภทของกล้องวงจรปิดรักษาความปลอดภัย

จากประสบการณ์ของเรารวมกับมาตรฐานการจำแนกประเภทของผู้นำอุตสาหกรรมเช่น Hikvision, Dahua, uniview และ Axis ต่อไปนี้จะสรุป:

1.สัญญาณเอาต์พุตวิดีโอ

สำหรับกล้องรักษาความปลอดภัยสัญญาณเอาต์พุตวิดีโอคือเมื่อแสงผ่านเลนส์และกระทบกับเซ็นเซอร์ภาพภายในกล้อง ในเวลานี้ก็ยังคงเป็นสัญญาณอะนาล็อก มันถูกแปลงเป็นสัญญาณดิจิตอลผ่าน a/d ประมวลผลโดย ISP หรือ DSP แล้วส่งออกเป็นสัญญาณวิดีโอ

ก่อนเอาต์พุตหากได้รับการแปลง d/a อีกครั้งนั่นคือสัญญาณดิจิตอลจะถูกแปลงเป็นเอาต์พุตสัญญาณอะนาล็อกกล้องนี้มักเรียกว่ากล้องอะนาล็อก ตัวทั่วไปได้แก่กล้องความละเอียดมาตรฐานอะนาล็อก CVBS (กำจัดโดยทั่วไป), xvi/tvi/cvi/ahd และกล้องอะนาล็อกความละเอียดสูงอื่นๆ

หากเอาต์พุตโดยตรงเป็นสัญญาณดิจิตอลจะเรียกว่ากล้องดิจิตอล ตัวอย่างเช่นกล้อง SDI เป็นกล้องดิจิตอลที่มักใช้ในการประชุมทางวิดีโอ ตามอัตราการส่ง SDI สามารถแบ่งออกเป็น SD-SDI HD-SDI และ3G-SDI กล้อง SDI โดยทั่วไปใช้เพื่อความปลอดภัยคือ HD-SDI หรือ3G-SDI

ในกรณีที่สามเพื่อลดปริมาณข้อมูลที่ส่งสัญญาณดิจิตอลจะถูกเข้ารหัสและบีบอัดตามมาตรฐานวิธีการบางอย่าง (เช่น H.264 H.265 H.266) แล้วส่งออก กล้องประเภทนี้เรียกว่ากล้องเครือข่าย

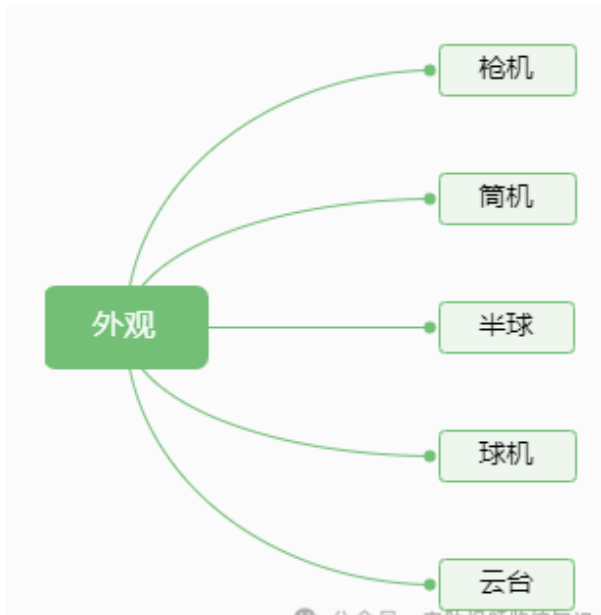

2.ลักษณะที่ปรากฏ

ตามเปลือกของกล้องมันสามารถแบ่งออกเป็นกล้องปืน, กล้องบาร์เรล, กล้องครึ่งวงกลม, กล้องบอล, กล้องแพน/เอียงฯลฯ

กล้องปืนที่เรียกว่ากล้องกล่องดูเหมือนกล่องสามารถติดตั้งเลนส์อินเตอร์เฟซ c/cs ไม่มีแสงเติมเพิ่มเติมและอินเทอร์เฟซต่างๆของกล้องโดยทั่วไปจะอยู่ที่ด้านหลัง หากติดตั้งในสภาพแวดล้อมกลางแจ้งกล้องนี้จะต้องมีฝาครอบป้องกัน

กล้องบาร์เรลโดยทั่วไปหมายถึงกล้องอินฟราเรดประเภทปืนเลนส์อินฟราเรดหรือแสงสีขาวเติมแสงและกล้องตัวเอง ลักษณะที่สามารถเข้าถึงระดับการป้องกันของ IP66และ IP67. อินเทอร์เฟซต่างๆของกล้องเชื่อมต่อผ่านสายหางที่ส่วนท้ายและมักใช้ในสภาพแวดล้อมกลางแจ้ง เหมาะสำหรับติดตั้งบนผนังหรือแขวน กล้องบาร์เรลบางรุ่นมาพร้อมกับขายึด

สภาพแวดล้อมการติดตั้งบางอย่างเช่นเพดานไม่เหมาะสำหรับการติดตั้งกล้องประเภทปืนและประเภทบาร์เรล ในกรณีนี้จำเป็นต้องมีกล้องโดมเพื่ออำนวยความสะดวกในเพดานหรือติดตั้งบนเพดาน โครงสร้างภายในและฟังก์ชั่นของกล้องโดมตรงกับของกล้องบาร์เรล

กล้อง, แพน/เอียงที่ควบคุมการหมุนขึ้นและลงของกล้องและแสงเติมเพิ่มเติมจะรวมกันและยัดลงในเปลือกทรงกลม กล้องประเภทนี้มักเรียกว่ากล้องโดม นอกจากฟังก์ชันของกล้องทั่วไปแล้วกล้องโดมยังรองรับ PTZ เช่น การหมุนในแนวนอน (แพน), การหมุนในแนวตั้ง (เอียง), การซูมเลนส์, โฟกัส (ซูม) และฟังก์ชั่นอื่นๆเพื่อให้ได้360องศาทุกรอบ, การตรวจสอบระยะไกลและมุมไม่ตาย กล้องโดมสามารถติดตั้งขายึดต่างๆเพื่อรองรับการติดตั้งบนผนังการติดตั้งบนเพดานหรือการติดตั้งแบบฝัง

หากกล้องที่มีฟังก์ชัน PTZ ไม่มีฝาครอบป้องกันลูกบอลเพิ่มเติมกล้องจะถูกวางไว้บนแพลตฟอร์ม PT โดยตรง กล้องชนิดนี้เรียกว่ากล้อง PTZ ยกเว้นรูปลักษณ์มันเหมือนกับกล้องบอลอย่างสมบูรณ์ ข้อดีของรูปลักษณ์ของกล้องนี้คือง่ายต่อการวางบนแพลตฟอร์มแนวนอนเช่นหลังคารถโต๊ะปฏิบัติการต่างๆ

3.พิกเซล/ความละเอียด

ไม่ว่าจะเป็นเครือข่ายอนาล็อกหรือกล้องดิจิตอลก็สามารถจำแนกได้ตามพิกเซลและความละเอียดที่รองรับตั้งแต่กล้องความละเอียดมาตรฐานที่มีหลายร้อยล้านพิกเซลไปจนถึงกล้องความละเอียดสูงที่มีความละเอียด12ล้าน4K

สำหรับกล้องความละเอียดมาตรฐานทั่วไปหากเป็นแอนะล็อกเราจะเรียกกล้อง CVBS หรือ960H โดยตรงไม่ใช่การตั้งชื่อตามพิกเซลโดยตรง หากเป็นกล้องเครือข่ายจะเรียกโดยตรงว่าคำจำกัดความมาตรฐานหรือกล้อง sd. ความละเอียด720เหนือหนึ่งล้านพิกเซลมีชื่อโดยตรงตามพิกเซล/ความละเอียด ตัวอย่างเช่น1ล้าน2ล้าน3ล้าน5ล้าน8ล้าน12ล้าน หากตั้งชื่อตามความละเอียดจะเป็น720p, 1080p, 4K หรือ HD, FHD, UHD

4.แสง

ทีเชิร์ตเขาสร้างภาพสีในระหว่างวันแต่ต้องการแสงเติมเพื่อผลิตภาพในเวลากลางคืนเมื่อแสงโดยรอบอ่อนแอมากหรือในสภาพแวดล้อมที่มืดอย่างสมบูรณ์ แน่นอนว่ากล้องบางตัวเช่นกล้องระดับแสงดาวยังคงสามารถสร้างภาพวิดีโอสีได้ตราบเท่าที่มีแสงน้อย ทั้งนี้ขึ้นอยู่กับว่าจำเป็นต้องมีแสงเติมเพิ่มเติมหรือไม่กล้องสามารถแบ่งออกเป็นกล้องอินฟราเรดได้ (ซึ่งสามารถแบ่งออกเป็นอินฟราเรดและอินฟราเรด940nm ได้850nm), แสงสีขาวเติมแสง/กล้องแสงอุ่น, และกล้อง Starlight Full-Color

5.วัตถุประสงค์พิเศษ

ในบางโอกาสและสภาพแวดล้อมที่มีแนวโน้มที่จะระเบิดเช่นโรงกลั่นการขนส่งก๊าซท่อการสำรวจน้ำมันและก๊าซการทำเหมืองแร่ฯลฯเช่นเดียวกับมหาสมุทร, เรือและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงอื่นๆเช่นเกลือกรดและด่างกล้องที่ทำจากวัสดุรูปลักษณ์พิเศษเป็นสิ่งจำเป็นเพื่อป้องกันการระเบิดและการกัดกร่อน

6.สาขาการใช้งาน

ด้วยการพัฒนาเทคโนโลยีชิปเทคโนโลยีซอฟต์แวร์เทคโนโลยีเครือข่ายฯลฯกล้องรักษาความปลอดภัยได้ค่อยๆย้ายจากสาขามืออาชีพไปยังตลาดพลเรือนทั่วไป, และกล้อง WiFi ที่บ้านมากขึ้นได้ป้อนหลายพันครัวเรือน ตามสาขาการใช้งานที่แตกต่างกันกล้องรักษาความปลอดภัยสามารถแบ่งออกเป็นสาขามืออาชีพและการใช้งานที่บ้านธรรมดา กล้องในบ้านทั่วไปส่วนใหญ่รองรับเครือข่าย WIFI, การ์ด TF หรือที่เก็บข้อมูลบนคลาวด์, ฟังก์ชัน Ai ที่เรียบง่าย (เช่นการตรวจจับมนุษย์, การเตือนด้วยเสียงฯลฯ), การจัดการแอปโทรศัพท์มือถือฯลฯ

7.สถานการณ์พิเศษ

เราจำเป็นต้องเลือกกล้องที่มีฟังก์ชั่นที่แตกต่างกันสำหรับฉากที่แตกต่างกันและวัตถุประสงค์ในการตรวจสอบ ตัวอย่างเช่นสำหรับที่จอดรถจำเป็นต้องมีกล้องจดจำป้ายทะเบียน สำหรับการขนส่งที่ชาญฉลาดกล้องที่มีฟังก์ชั่นเช่นการจับภาพที่ผิดกฎหมายการจดจำป้ายทะเบียนและสถิติการไหลของการจราจรเป็นสิ่งจำเป็น นอกจากนี้ยังมีกล้องอุตสาหกรรมที่รองรับการจดจำเครื่อง, กล้องที่รองรับการนับใบหน้า, กล้องสำหรับการประชุมทางวิดีโอ, กล้องถ่ายภาพความร้อน, กล้องที่รองรับช่วงไดนามิกกว้าง/การปราบปรามแสงที่แข็งแกร่ง, กล้องขนาดเล็ก/รูเข็มที่ใช้ในโอกาสพิเศษ (เช่น Bank atms) และกล้องที่สวมใส่ได้สำหรับการบังคับใช้กฎหมายมือถือ

8.อินเทอร์เฟซเอาต์พุตวิดีโอ

กล้องสามารถแบ่งออกเป็นประเภทเหล่านี้ตามอินเทอร์เฟซสัญญาณวิดีโอที่แตกต่างกัน

• อินเทอร์เฟซ BNC
ส่วนใหญ่จะใช้สำหรับกล้องอะนาล็อกเช่น cvbs/ 960H, ahd/cvi/tvi/xvi ฯลฯกล้อง SDI ยังโดยทั่วไปใช้ขั้วต่อ BNC เพื่อส่งสัญญาณดิจิตอล

• พอร์ตเครือข่าย RJ45
โดยทั่วไปเป็นกล้องเครือข่าย

• HDMI
กล้องดิจิตอลเช่นกล้อง SDI สามารถส่งสัญญาณวิดีโอโดยตรงผ่าน hdmi. กล้องเครือข่ายยังสามารถส่งสัญญาณวิดีโอดิจิตอลโดยตรงผ่าน HDMI ก่อนเข้ารหัส

• พอร์ตอนุกรม
เอาต์พุตสัญญาณวิดีโอผ่านพอร์ตอนุกรมเช่น RS-485, 232, TTL interface. โดยทั่วไปกล้องประเภทนี้ใช้เชื่อมต่อกับอุปกรณ์ฮาร์ดแวร์อื่นๆเช่นการควบคุมอุตสาหกรรมไฟฟ้าการอนุรักษ์น้ำและอุปกรณ์ตรวจสอบสิ่งแวดล้อมอุปกรณ์จัดเก็บหลักฐานการบังคับใช้กฎหมายฯลฯ

• USB
กล้องอินเทอร์เฟซ USB เป็นกล้องพอร์ตอนุกรมประเภทหนึ่ง พวกเขาจะจำแนกแยกต่างหากที่นี่เพื่อดูกล้องที่เชื่อมต่อกับคอมพิวเตอร์ผ่านทางอินเตอร์เฟซ USB และสามารถจับภาพวิดีโอในซอฟต์แวร์คอมพิวเตอร์ โดยทั่วไปสามารถใช้สำหรับวิดีโอแชทและฟังก์ชั่นการประชุมทางวิดีโอบนซอฟต์แวร์คอมพิวเตอร์

• ไฟเบอร์ออปติก
กล้องเครือข่ายที่มีอินเทอร์เฟซใยแก้วนำแสงส่งสัญญาณวิดีโอผ่านเส้นใยแสงไม่จำเป็นต้องมีการกำหนดค่าเพิ่มเติมของตัวรับส่งสัญญาณใยแก้วนำแสง

• ขั้วต่อการบิน
กล้องประเภทนี้ใช้เป็นหลักในรถยนต์ สายต่างๆเช่นวิดีโอและพลังงานจะถูกรวบรวมเข้าด้วยกันเพื่อสร้างอินเทอร์เฟซอิสระซึ่งง่ายต่อการเสียบและถอดปลั๊กมีเสถียรภาพและเชื่อถือได้

9.เลนส์

ขึ้นอยู่กับประเภทของเลนส์ที่ใช้จำนวนเลนส์สามารถใช้เพื่อจัดหมวดหมู่กล้องรักษาความปลอดภัยได้ดังนี้:

แน่นอนตามรูรับแสงของเลนส์นอกจากนี้ยังสามารถแบ่งออกเป็นเลนส์รูรับแสงคงที่เลนส์รูรับแสงแบบแมนนวลเลนส์รูรับแสงอัตโนมัติ รูรับแสงอัตโนมัติสามารถแบ่งออกเป็นเลนส์รูรับแสง DC, เลนส์รูรับแสงวิดีโอไดรฟ์, เลนส์ P-IRIS, เลนส์ I-CS ฯลฯ

10.การส่งสัญญาณ

ตามวิธีการส่งและสื่อการส่งที่ใช้, กล้องรักษาความปลอดภัยสามารถแบ่งออกเป็นการส่งผ่านสายวิดีโอโคแอกเซียล, การส่งผ่านคู่บิด, การส่งสายไฟ, การส่งผ่านใยแก้วนำแสง, การส่งผ่าน WIFI, การส่งผ่าน4G, เป็นต้น.

ควรสังเกตว่าด้วยความช่วยเหลือของ Tran แปลงบางส่วนอุปกรณ์ส่งสัญญาณ smission เช่นเครื่องส่งสัญญาณเครือข่าย Coaxial สามารถใช้สายวิดีโอ Coaxial เพื่อส่งสัญญาณของกล้องเครือข่ายได้ ในทำนองเดียวกันด้วยความช่วยเหลือของเครื่องส่งสัญญาณคู่บิดคู่คู่ของ2สายบิดสามารถใช้ในการส่งสัญญาณของกล้องอะนาล็อก ด้วยความช่วยเหลือของเครื่องส่งสัญญาณสายไฟที่สอดคล้องกันสัญญาณกล้องเครือข่ายหรือสัญญาณกล้องอะนาล็อกสามารถส่งผ่านสายไฟได้

11.ครับ ขับเคลื่อนโดยใช้พลังงาน

กล้องใช้แหล่งพลังงานต่างๆที่ใช้กันทั่วไปคือ AC24 DC12 DC5V ฯลฯคุณยังสามารถกำหนดค่าพลังงานแสงอาทิตย์หรือแบตเตอรี่แบตเตอรี่18650ก้อนฯลฯเพื่อจ่ายไฟให้กับกล้องได้ทั้งนี้ขึ้นอยู่กับแหล่งพลังงานที่แตกต่างกัน
