การจำแนกประเภทและการประยุกต์ใช้แหวนลื่น

แหวนลื่นเป็นแหวนที่เชื่อมต่อกับตัวนำกลางและแหวนที่เชื่อมต่อกับชั้นนอกของสายเคเบิลเป็นแหวนป้องกัน วงแหวนกันลื่นแบบโคแอกเซียลมักใช้เพื่อส่งสัญญาณที่สูงกว่า12 MHz ส่วนตัดขวางของแหวนลื่นนี้เป็นรูปร่องซึ่งเป็นตัวนำโคแอกเซียลรูปสี่เหลี่ยมผืนผ้า นอกจากนี้ยังมีแหวนสลิปความถี่กลางแบบ capacitive ตัวนำกลางเป็นรูปวงแหวนรองรับชั้นป้องกันด้วยแผ่นฉนวน วงแหวนสลิปความถี่กลางเป็นชุดวงแหวนสลิปที่ใช้ในการส่งสัญญาณความถี่กลางของเรดาร์ (สิบเมกะเฮิรตซ์) และพลังงาน แหวนลื่นชนิดนี้มีความถี่สูงขึ้นและแหวนลื่นธรรมดาสามารถใช้สำหรับการส่งผ่านต่ำกว่า12 Mhz.

วงแหวนสลิปความถี่ต่ำเป็นส่วนประกอบวงแหวนลื่นที่ใช้หน้าสัมผัสแบบเลื่อนเพื่อส่งสัญญาณความถี่ต่ำและพลังงาน มักจะมีสองชนิดของแหวนลื่น: แหวนลื่นทรงกระบอกและแหวนลื่นที่แตกต่างกัน วงแหวนนำไฟฟ้าของวงแหวนสลิปทรงกระบอกแบ่งออกเป็นวงแหวนแบนและวงแหวน V วัสดุของแหวนนำไฟฟ้ามักจะทำจากทองแดงทองเหลืองเงินเหรียญและทองและแปรงรวมถึงแพลเลเดียมโลหะผสมทองหรือแปรงลวดชุบทองและแปรงสังเคราะห์ทองแดงกราไฟท์

ตัวบ่งชี้ประสิทธิภาพทางไฟฟ้าของส่วนประกอบแหวนลื่นคือ: ความต้านทานฉนวนความต้านทานการติดต่อความเป็นฉนวนและ crosstalk. สำหรับวงแหวนสลิปความถี่กลางเนื่องจากความถี่สูงการป้องกันการจับคู่อิมพีแดนซ์แรงดันเสียงรบกวนฯลฯควรได้รับการพิจารณา ในแง่ของการออกแบบโครงสร้างเป็นสิ่งแรกที่จำเป็นเพื่อให้แน่ใจว่าการติดต่อที่เชื่อถือได้และการเชื่อมต่ออย่างต่อเนื่องของสายทั้งหมด ดังนั้นวัสดุที่ใช้สำหรับแปรงจะต้องมีการนำไฟฟ้าที่ดีความดันบนแหวนลื่นควรจะเหมาะสมความเยื้องศูนย์กลางและการสั่นสะเทือนของแหวนลื่นมีขนาดเล็ก, และความขรุขระดีแรงบิดแรงเสียดทานต่ำสำหรับการบำรุงรักษาง่าย

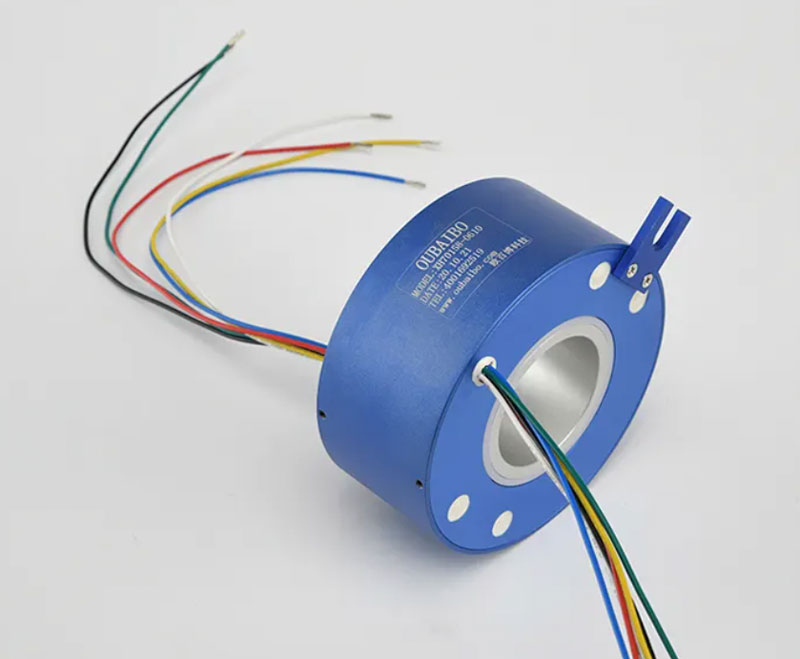

ประเภทโครงสร้างแหวนลื่นทรงกระบอก: ตามความต้องการในการติดตั้งสามารถแบ่งออกเป็นประเภทเพลาและประเภทรูผ่าน

ควรจัดเตรียมพารามิเตอร์ทางเทคนิคที่สำคัญอะไรบ้างเมื่อเลือกวงแหวนสลิป: 1.ความเร็วในการทำงานระหว่างการหมุน ช่องวงจร2ช่องสัญญาณ (วงจรวงแหวนและหมายเลขช่องสัญญาณมีความหมายเหมือนกันทั้งหมดหากมีลูปหรือกราวด์แสดงว่าเป็นวงจรแยกต่างหากแหวนลื่นบางตัวสามารถใช้โดยวงจรอื่นๆดังนั้นจึงคำนวณเพียงครั้งเดียว) 3.แรงดันไฟฟ้าสูงสุดและกระแสของวงจรไฟฟ้าและวงจรสัญญาณ 5.อุณหภูมิในการทำงาน 6.ระดับการป้องกัน (ข้อกำหนดการปิดผนึกทั้งสอง)

วงแหวนสลิปนำไฟฟ้ามีมาตรการป้องกันการรบกวนสัญญาณหรือไม่?

คำตอบ: แหวนลื่นนำไฟฟ้าที่มีความแม่นยำเป็นส่วนประกอบที่มีพื้นที่ขนาดเล็กและสายไฟหนาแน่น สัญญาณทุกชนิดมีความเข้มข้นในแหวนลื่น เนื่องจากการเหนี่ยวนำร่วมกันและผลความจุร่วมกันระหว่างสัญญาณแปรงเลื่อนและแทร็กแหวนอยู่ในการติดต่อ ไม่สามารถป้องกันได้ทุกที่และการเชื่อมต่อความจุนั้นร้ายแรงเป็นพิเศษ เทคโนโลยีปัจจุบันพิจารณาการออกแบบโครงสร้างของแหวนลื่นและการออกแบบสายไฟภายในของแหวนลื่นสามารถหลีกเลี่ยงการรบกวนระหว่างพลังงานและสัญญาณได้อย่างสมบูรณ์, และการรบกวนระหว่างสัญญาณและสัญญาณและสามารถป้องกันการรบกวนทางแม่เหล็กไฟฟ้าจากภายนอกสู่ด้านในของวงแหวนกันลื่น

สัญญาณอะไรที่สามารถส่งแหวนลื่น:

ตอนนี้แหวนลื่นสามารถส่งสัญญาณความถี่ปานกลางและต่ำที่เป็นที่นิยมทั้งหมดสัญญาณควบคุมบัสและอื่นๆ

เช่น: Inter Bus, CAN-BUS, PROFIBUS, RS422, RS485, การควบคุม PLC, วิดีโออะนาล็อก, เสียงดิจิตอล, Gigabit Ethernet, อุณหภูมิ, สัญญาณเซ็นเซอร์น้ำหนักฯลฯ

ตอนนี้แหวนลื่นจำนวนมากถูกนำมาใช้ในการป้องกันประเทศและสาขาทหารเช่นอุปกรณ์เครื่องบินลาดตระเวนเรดาร์ป้องกันทางอากาศระบบปืนใหญ่เสาอากาศเตือนต้นระบบทดสอบขีปนาวุธ
