กำลังการผลิตไฟฟ้าสูงสุด10kgs (20.05lb)
กระทะ/กระทะAzimuthมุม: 0-360 °; tilt/evelation มุม: -90 ° ~- 40 °
Pan/azimuth ความเร็ว0.01 ~ 100 ° /s; เอียง/ความเร็วสูง0.01 ~ 40 ° /s
ความแม่นยำที่ตั้งไว้ล่วงหน้า: ° 0.1
สเต็ปเปอร์มอเตอร์ความแม่นยำสูงและเกียร์ไดรฟ์ตัวหนอนเอียง
กระทะก้นกว้าง/แอซิมัทความเร็วสูงถึง100 °/วินาที
การควบคุมการเอียงแพน RS485หรือ RS422พร้อมโปรโตคอล PELCO p/d
สนับสนุนข้อเสนอแนะตำแหน่งและตำแหน่งสัมบูรณ์
สนับสนุนล็อคตัวเองในทิศทางเอียง
ได้รับการจัดอันดับ IP66สำหรับฝุ่นและน้ำเข้า

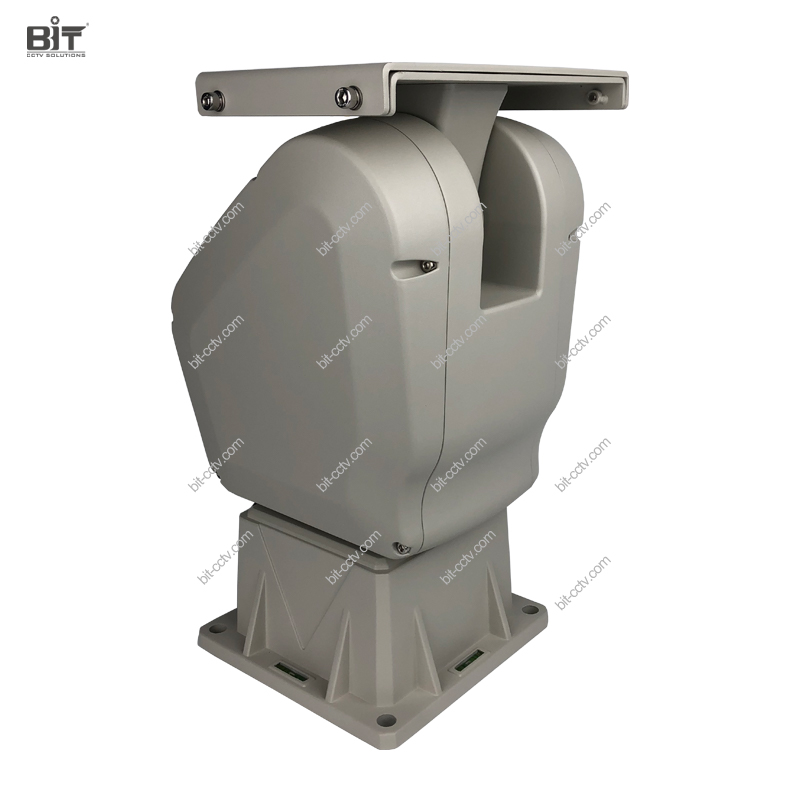

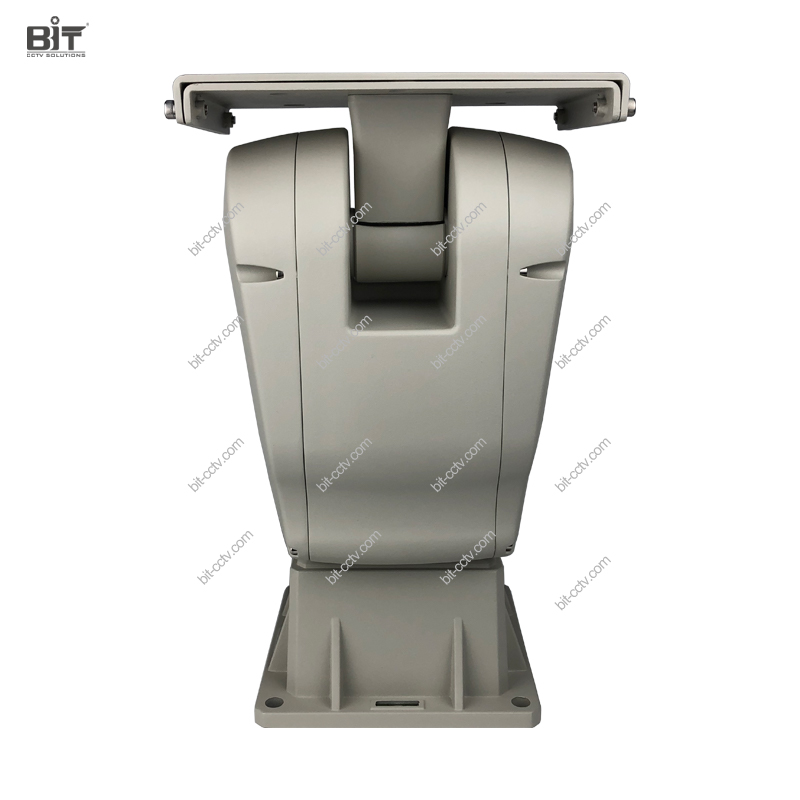

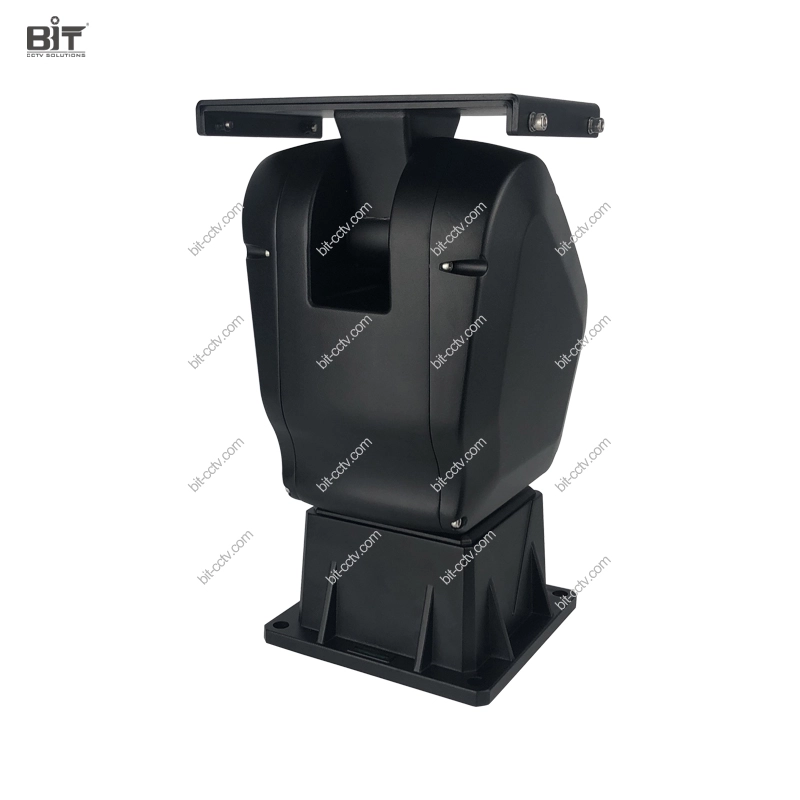

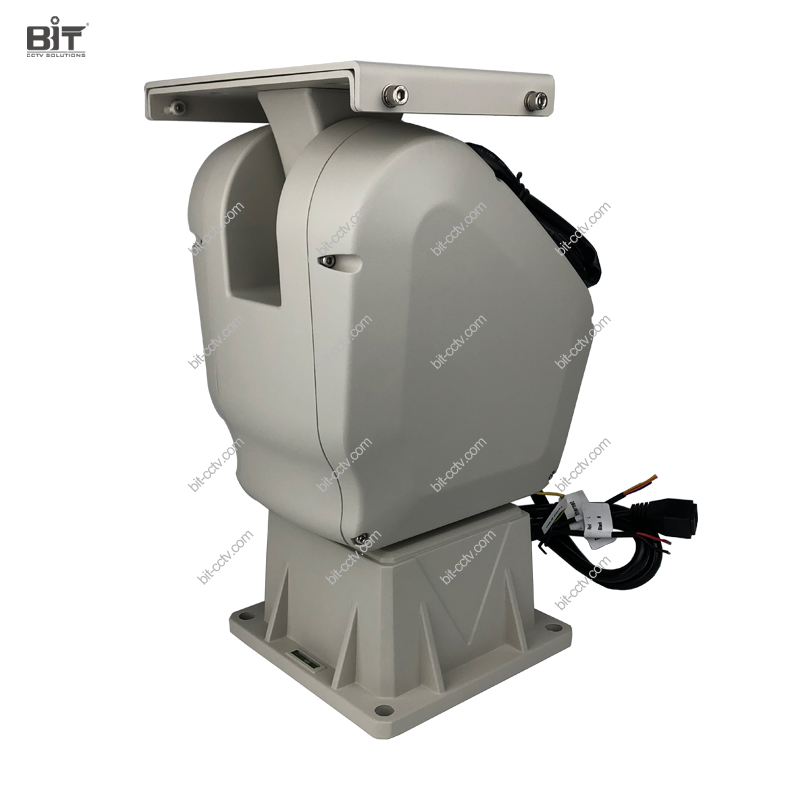

BIT-PT410เป็นหน่วยเอียงแพนแสงความเร็วสูงขั้นสูงสำหรับการใช้งานทั้งในร่ม/กลางแจ้ง ด้วยความสามารถในการรับน้ำหนักสูงสุด10กก. (20.05lb) ความเร็วในการหมุนกระทะสามารถสูงถึง100 ° /s สำหรับการวางตำแหน่งเป้าหมายอย่างรวดเร็ว การใช้ประโยชน์จากมอเตอร์สเต็ปเปอร์ที่มีความแม่นยำสูงและโหมดหนอน/เกียร์ไดรฟ์มีความแม่นยำในการวางตำแหน่ง0.1องศาสำหรับการวางตำแหน่งซ้ำและการควบคุมความเร็วต่ำมาก นอกจากนี้ยังมีการหมุนแพน360องศาและ-90 ° ~- 40การหมุนเอียง ° สำหรับการเฝ้าระวังมุมกว้าง ตัวเรือนกล้องยังมีให้สำหรับการใช้งานร่วมกับกล้องได้ง่าย
โมเดลโมเดลจำลอง | BIT-PT410 |
แม็กซ์กำลังการผลิตไฟฟ้า | 10กก. (20.05lb) รับน้ำหนักสูงสุด |
มุมการหมุน | กระทะก้นกว้าง/แอซิมัท: ต่อเนื่อง360 ° เอียง/สูง: -90 ° ~ + 40 ° |
ความเร็วในการหมุน | กระทะก้นกว้าง/แอซิมัท: 0.01 °/S-100 ° /s, เอียง/สูง: 0.01 °/s-40/S |
ความแม่นยำที่ตั้งไว้ล่วงหน้า | ± 0.1 ° |
ที่ตั้งโปรแกรมได้ | 255 |
ติดตามการล่องเรือ | 8แต่ละอันมีตำแหน่งที่ตั้งไว้ล่วงหน้า32ตำแหน่ง |
ที่สแกน | สนับสนุนการสนับสนุน |
ข้อเสนอแนะตำแหน่ง | สนับสนุนแบบสอบถามตำแหน่ง/ข้อเสนอแนะผ่านทาง RS485หรือข้อเสนอแนะแบบเรียลไทม์ผ่านทาง RS422 |
ตำแหน่งสัมบูรณ์แน่นอน | สนับสนุนการสนับสนุน |
ที่ตั้งเพื่อป้องกัน | รองรับ with1 PRESET หรือ1 cruising TRACK หรือ1 Auto Scan |
หน่วยความจำไฟฟ้าขัดข้อง | รองรับกลับไปที่ตำแหน่ง PT, สแกน/การเคลื่อนไหวที่ตั้งไว้ล่วงหน้าก่อนไฟฟ้าดับ |
ล็อคตัวเองได้ | รองรับทิศทางเอียงไม่รองรับทิศทางแพน |
โปรโตคอล | พีลโค p/d |
อินเตอร์เฟซการสื่อสาร | RS485หรือ RS422 |
อัตราบอดบอด | 2400/4800/9600/19200 bps |
การส่งผ่าน | เกียร์หนอนในทิศทางเอียงเข็มขัดในทิศทางกระทะ |
สายไฟ/อินเตอร์เฟซ | |
ฐานแพนเอียง | อีเธอร์เน็ต100m พร้อม RJ45 (4สายผ่าน)การควบคุม RS485 p/t (2สาย)24V ac/dc (2สาย), GND |
ด้านบนเอียงแพน | อีเธอร์เน็ต100m พร้อม RJ45 (4สาย, ผ่าน), การควบคุม RS485 p/t (2สาย), 12V DC (2สาย), 24V ac/dc (2สาย), GND |
ทั่วไปทั่วไปทั่วไป | |
แรงดันไฟฟ้าใช้งาน | ± AC24V 20%, 50/60Hz หรือ ± DC24V 10% |
การใช้พลังงาน | ≤ 40วัตต์ |
ป้องกันไฟกระชาก | กำลังไฟ: 4000V (สายถึงพื้น: 4000V, สายถึงสาย: 2000V) อินเทอร์เฟซสัญญาณการสื่อสาร: 2000V (line TO GROUND: 2000V, line TO line: 1000V) |
อุณหภูมิในการทำงาน | -40 °C ~ + 65 °C (-40 °F ~ 149 °F) |
ความชื้นในการทำงาน | 90 ± 5% RH |
อุณหภูมิในการจัดเก็บ | -40 °C ~ + 70 °C (-40 °F ~ 158 °F) |
ระดับการป้องกัน | IP66 |
วัสดุทำจากวัสดุ | อะลูมิเนียมอัลลอยด์ |
น้ำหนักตัวเครื่อง | 12กิโลกรัม (26.45lb) |
ขนาด (L × W × H) | 214 × 213 × 360มม. (8.42x8.38x14.17in) |
หน่วย: มม.
BIT-PT410, การออกแบบที่มีความแม่นยำสูง stepper มอเตอร์และหนอน/เกียร์ไดรฟ์โหมดสูงที่ถูกต้องแพนเอียงหน่วยที่มี ± 0.1องศาซ้ำตำแหน่ง
ใช่ BIT-PT410รองรับมุม/พิกัดข้อเสนอแนะและการควบคุมตำแหน่งสัมบูรณ์ขั้นสูงผ่าน "คำสั่งขยาย PELCO D" ซึ่งรวมถึงคำสั่งขั้นสูงบางอย่างสำหรับการควบคุมตำแหน่งของตำแหน่ง
คำสั่งขยาย PELCO
ตั้งตำแหน่งแพน-ตั้งค่าตำแหน่งเอียง-ตั้งค่าตำแหน่งซูม-ตั้งค่าตำแหน่งโฟกัส
แบบสอบถามแพนตำแหน่ง-แบบสอบถามเอียงตำแหน่ง-แบบสอบถามซูมตำแหน่ง-แบบสอบถามโฟกัสตำแหน่ง
ใช่โปรดหาสินค้าที่เหมาะสมในหมวดผลิตภัณฑ์กล่องหุ้มกล้องของเราหรือติดต่อเราโดยตรงเพื่อขอคำแนะนำ
หน่วยเอียงแพน BIT-PT410ได้รับการจัดอันดับ IP66สำหรับน้ำและฝุ่นเข้าสำหรับทุกสภาพอากาศ
