รับน้ำหนักสูงสุด50กก. (110.23lb)
กระทะก้นกว้าง/แอซิมัทมุม: 0-360 °, เอียง/มุมสูง: -45 ° ~- 45 °
กระทะก้นกว้าง/แอซิมัทความเร็ว0.01 ~ 30 ° /s, ความเร็วเอียง/สูง0.01 ~ 15 ° /s
ความแม่นยำที่ตั้งไว้ล่วงหน้า: ° 0.1
สเต็ปเปอร์มอเตอร์ความแม่นยำสูงและเกียร์ขับหนอน, ระบบป้องกันการสั่นไหวแบบอิเล็กทรอนิกส์
ล็อคตัวเองด้วยหน่วยความจำหลังจากไฟฟ้าดับความต้านทานลมแรง
การควบคุมการเอียงแพน RS485หรือ RS422พร้อมโปรโตคอล PELCO p/d
สนับสนุนข้อเสนอแนะตำแหน่งและตำแหน่งสัมบูรณ์
การรักษาพื้นผิวป้องกันการกัดกร่อน
IP66ที่ได้รับการจัดอันดับสำหรับการป้องกันฝุ่นและน้ำเข้า
BIT-PT850หน่วยเอียงกระทะหนักเป็นเอียงกระทะขนาดใหญ่ที่มีความสามารถในการรับน้ำหนักได้ถึง50กก. (110.23lb) มันเป็น ac/ DC24V ขับเคลื่อนด้วยตนเอง ผ่านโปรโตคอล PELCO อินเทอร์เฟซ RS485สามารถควบคุมได้โดยกล้องที่โหลดหรือตัวควบคุมจอยสติ๊ก ทำจากโลหะผสมอลูมิเนียมหล่อที่มีการรักษาพื้นผิวการกัดกร่อนเพิ่มเติมมีการป้องกันทางเข้าที่ IP66และเหมาะสำหรับระบบกำหนดตำแหน่งการซูมเอียงกระทะระยะไกลที่ใช้ในพื้นที่ที่สำคัญมากมายเช่นสนามบินท่าเรือโครงสร้างพื้นฐานทางทหารและสำหรับเมืองโปรแกรม boarder.
โมเดลโมเดลจำลอง | BIT-PT850 |
แม็กซ์กำลังการผลิตไฟฟ้า | 50กก. (110.23lb) รับน้ำหนักสูงสุด |
ประเภทโหลด | ในร่ม/กลางแจ้งโหลดด้านบน |
กระทะก้นกว้าง/แอซิมัทมุมมุมมุม | ต่อเนื่อง360 ° |
เอียง/มุมสูง | + 45 ° ~-45 ° (ความจุโหลด50กก.) ค่าเริ่มต้น |
-60 ° ~ + 60 ° (รับน้ำหนักได้40กก.) | |
-80 ° ~ + 80 ° (รับน้ำหนักได้26กก.) | |
ความเร็วในการหมุน | กระทะก้นกว้าง/แอซิมัท: 0.01 °/s-30 ° /s |
ที่ตั้งโปรแกรมได้ | 200 |
ความแม่นยำที่ตั้งไว้ล่วงหน้า | ± 0.1 ° |
ติดตามการล่องเรือ | 8นิ้ว8นิ้ว |
ที่สแกน | 8นิ้ว8นิ้ว |
ข้อเสนอแนะในการประสานงาน | สนับสนุนข้อเสนอแนะแบบสอบถามมุมหรือข้อเสนอแนะแบบเรียลไทม์ |
การควบคุมแบบสัมบูรณ์ | สนับสนุนการสนับสนุน |
เลนส์ที่ตั้งไว้ล่วงหน้า | สนับสนุนการสนับสนุน |
ความเร็วในการควบคุมเลนส์ | ซูมปรับได้อย่างต่อเนื่องความเร็วโฟกัส |
ปรับความเร็ว PT เพื่อซูม | เร่งความเร็วขณะซูมออกช้าลงขณะซูมเข้า |
ที่ตั้งเพื่อป้องกัน | รองรับ1 PRESET หรือ1 cruising TRACK หรือ1 Auto Scan |
หน่วยความจำไฟฟ้าขัดข้อง | สนับสนุนกู้คืนไปยังตำแหน่ง PT, สแกน/ที่ตั้งไว้ล่วงหน้า/ล่องเรือติดตามการเคลื่อนไหวก่อนที่ไฟฟ้าดับ |
ล็อคตัวเองได้ | สนับสนุนการสนับสนุน |
โปรโตคอล | พีลโค p/d |
อัตราบอดบอด | 2400/4800/9600/19200 bps |
อินเตอร์เฟซการสื่อสาร | RS485 (RS422เสริม) หรือ RJ45 |
การส่งผ่าน | เกียร์เกียร์หนอน |
สายไฟ/อินเตอร์เฟซ | |
ฐานแพนเอียง | อีเธอร์เน็ต100m พร้อม RJ45 (4สาย, ผ่าน), 24V ac/dc (2สาย), GND |
ด้านบนเอียงแพน | อีเธอร์เน็ต100m พร้อม RJ45 (4สาย, ผ่าน), การควบคุม RS485 p/t (2สาย) 12V DC (2สาย), 24V ac/dc (2สาย), GND |
ทั่วไปทั่วไปทั่วไป | |
แรงดันไฟฟ้าใช้งาน | ± AC24V 25%, 50/60Hz หรือ ± DC24V 10% |
การใช้พลังงาน | ≤ 100วัตต์ |
อุณหภูมิในการทำงาน | -40 °C ~ + 60 °C (-40 °F ~ 140 °F) |
ความชื้นในการทำงาน | 90 ± 5% RH |
อุณหภูมิในการจัดเก็บ | -40 °C ~ + 70 °C (-40 °F ~ 158 °F) |
ระดับการป้องกัน | IP66 |
วัสดุทำจากวัสดุ | อะลูมิเนียมอัลลอยด์ |
น้ำหนักตัวเครื่อง | 23กิโลกรัม (50.7lb) |

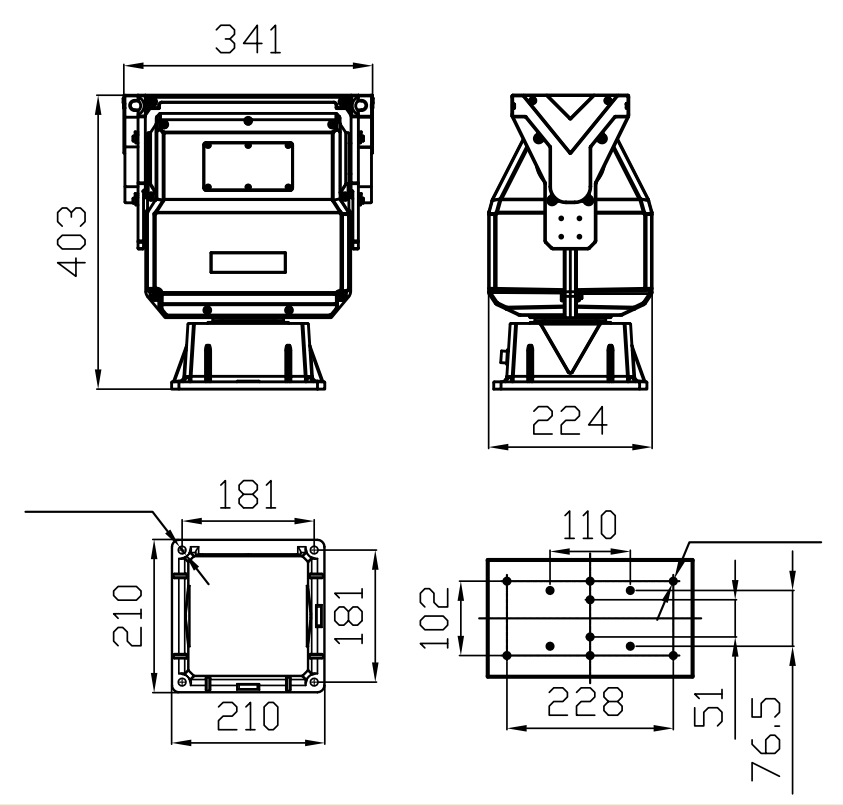

ขนาด (L × W × H) | 224 × 341 × 403มม. (8.81x12.42x15.864in) |
หน่วย: มม.
ค่าเริ่มต้นคือ, PELCO D, ที่อยู่: 1, baurate: 9600
โปรดปฏิบัติตามคู่มือผู้ใช้และเปลี่ยนบนแผงสวิทช์บนตัวเอียงกระทะหลังจากถอดฝาครอบออก
การจัดอันดับ IP เป็นที่รู้จักกันว่าการป้องกันการเข้าหรือการจัดอันดับการป้องกันระหว่างประเทศถูกกำหนดไว้ตามมาตรฐานสากลของ En 60529 (British BS EN 60529:1992) มาตรฐานนี้ใช้เพื่อกำหนดระดับประสิทธิภาพการปิดผนึกของเปลือกหุ้มไฟฟ้ากับการบุกรุกจากสิ่งแปลกปลอมเช่นเครื่องมือสิ่งสกปรกและความชื้น
BIT-PT850 haevy Duty PAN TILT HEAD มีการป้องกันน้ำเข้า IP66 ด้านล่างนี้เป็นคำอธิบายของการให้คะแนน IP66:
ป้องกันฝุ่นเข้าทั้งหมด
ป้องกันจากไอพ่นน้ำแรงดันสูงจากทุกทิศทาง
เป็นที่ทราบกันดีว่าอากาศเกลือในบริเวณคริสตัลกัดกร่อนโลหะในสภาพแวดล้อมชายฝั่งดังนั้นเพื่อยืดอายุการใช้งานของหน่วยกำหนดตำแหน่งการเอียงกระทะเรานำเสนอโซลูชันเพิ่มเติมด้วยการรักษาพื้นผิวที่ทนต่อการกัดกร่อนและผงเคลือบบนชุดเอียงกระทะสำหรับงานหนัก BIT-PT850
หาก BIT-PT850แพนเอียงหน่วยไม่ได้รับคำสั่งควบคุมใดๆสำหรับจำนวนหนึ่งของเวลาที่ตั้งไว้มันจะเริ่มที่จะเรียกใช้การเคลื่อนไหวที่ตั้งไว้ล่วงหน้าบางอย่างเช่นที่ตั้งไว้ล่วงหน้าล่องเรือหรือสแกนอัตโนมัติ
