รับน้ำหนักสูงสุด10กก. (22.05lb)
กระทะก้นกว้าง/แอซิมัทมุม: 0-360 °, เอียง/มุมสูง: -60 ° ~- 60 °
กระทะก้นกว้าง/แอซิมัทความเร็ว: 0.01 ° ~ 30 ° /s, เอียง/สูงความเร็ว: 0.01 ° ~ 15 ° /s
ความแม่นยำที่ตั้งไว้ล่วงหน้า: ° 0.1
สเต็ปเปอร์มอเตอร์ความแม่นยำสูงเกียร์หนอน/เกียร์ไดรฟ์
ล็อคตัวเองด้วยหน่วยความจำหลังจากไฟฟ้าดับ
การควบคุมการเอียงแพน RS485หรือ RS422พร้อมโปรโตคอล PELCO p/d
สนับสนุนข้อเสนอแนะตำแหน่งและตำแหน่งสัมบูรณ์
ขนาดเล็ก: 223*140*235mm
อุปกรณ์เสริมสำหรับการติดตั้งแบบคว่ำ
ได้รับการจัดอันดับ IP66สำหรับฝุ่นและน้ำเข้า

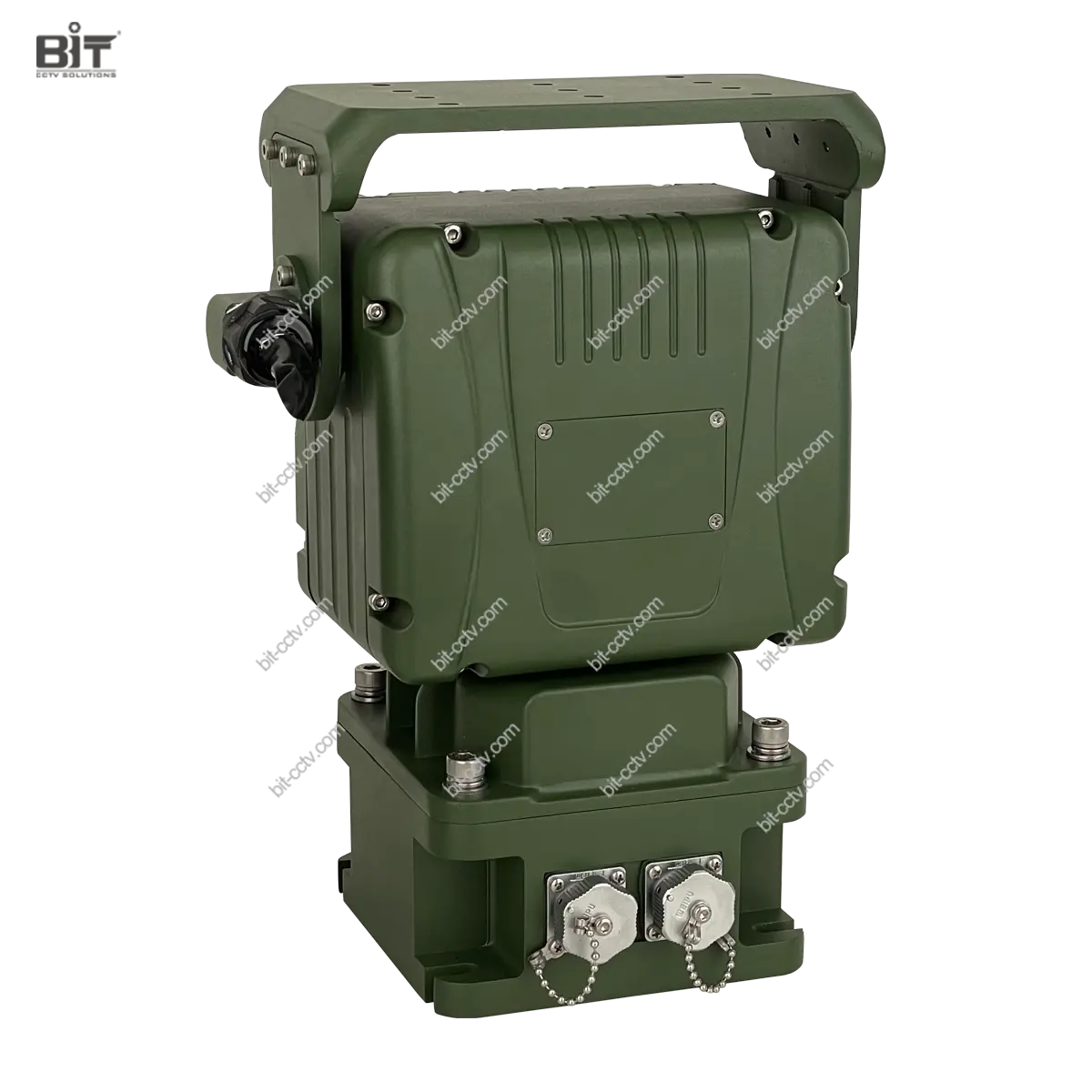

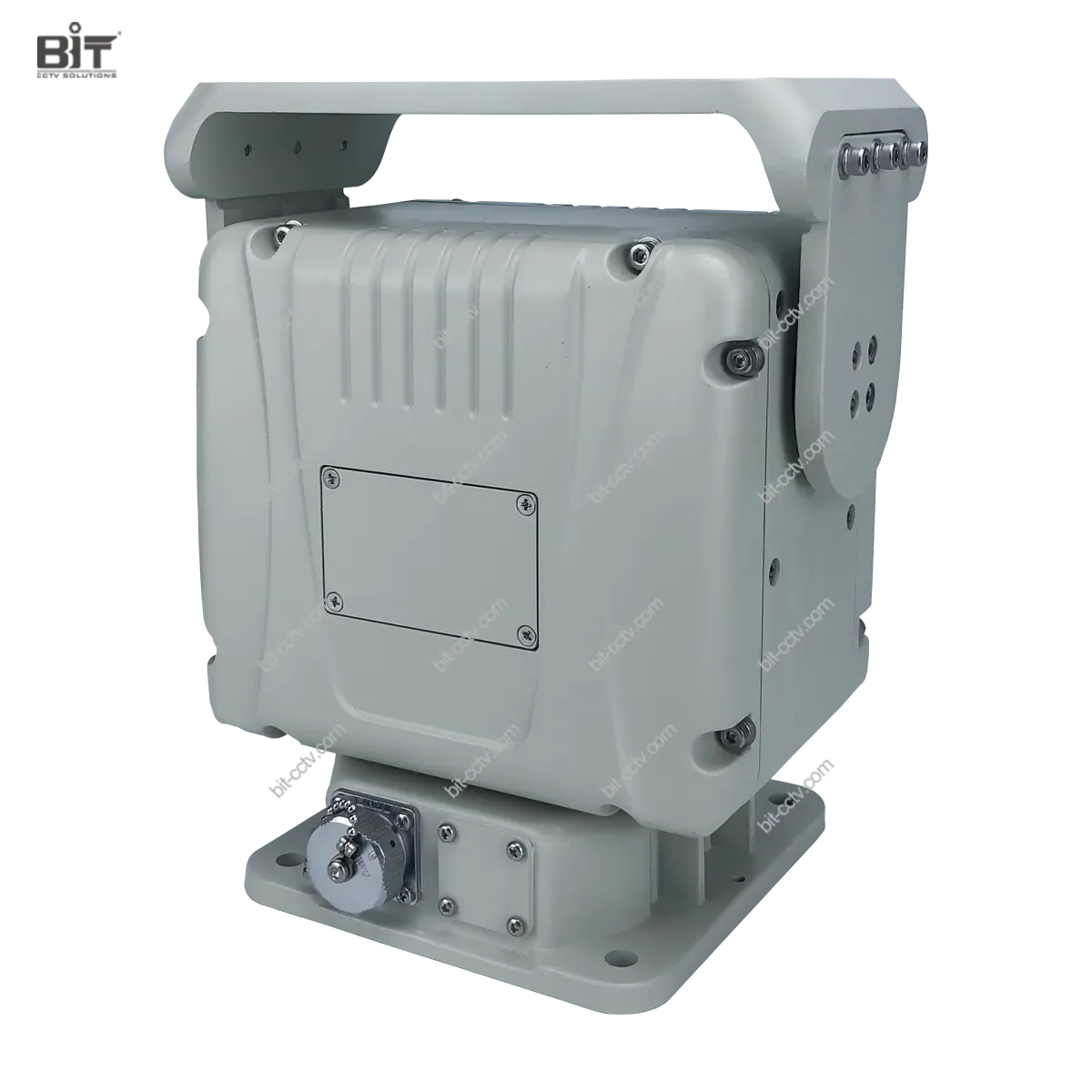

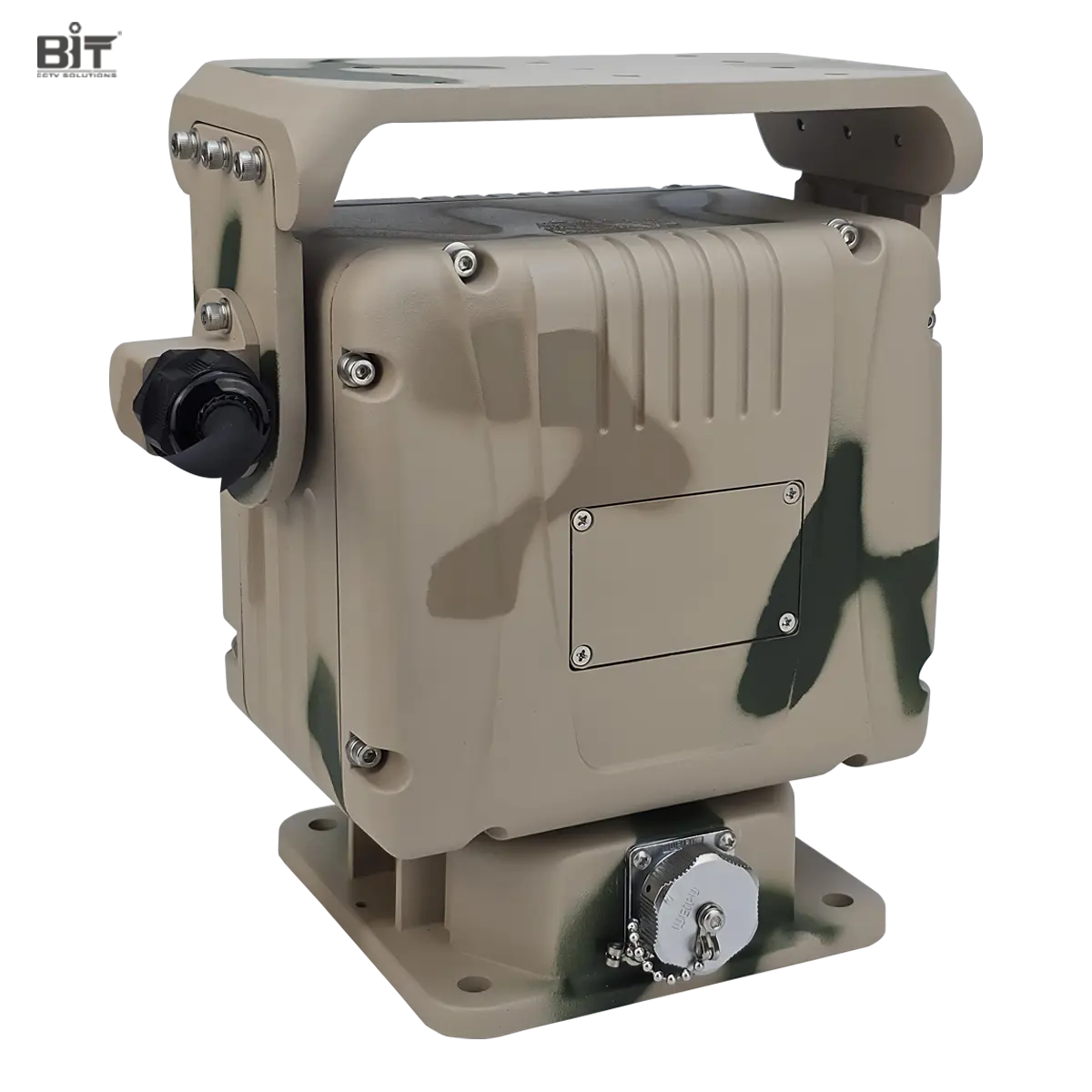

BIT-PT510เป็นหน่วย/แพลตฟอร์มขนาดเล็ก (สูงสุดความสามารถในการรับน้ำหนักสูงสุด10กก. (22.05lb) โดยใช้การส่งเกียร์ไดรฟ์ที่แม่นยำสูงเป็นตัวเลือกที่เหมาะสำหรับระบบกำหนดตำแหน่งแพนเอียงขนาดกะทัดรัด ด้วยราคาที่แข่งขันได้คุณภาพและคุณสมบัติยังคงดีพอที่จะสร้างกล้อง PTZ ที่เชื่อถือได้ มันมีการหมุนความเร็วตัวแปรตำแหน่งที่ตั้งไว้ล่วงหน้าติดตามการล่องเรือทัวร์รูปแบบการสแกนอัตโนมัติและฟังก์ชั่นขั้นสูงเช่นข้อเสนอแนะการประสานงานและการควบคุมที่แน่นอน
โมเดลโมเดลจำลอง | BIT-PT510 |
แม็กซ์กำลังการผลิตไฟฟ้า | 10กก. (22.05lb) รับน้ำหนักสูงสุด |
| การติดตั้งคว่ำ | มีให้เลือก |
มุมการหมุน | กระทะก้นกว้าง/แอซิมัท: 360 ° ต่อเนื่องเอียง/สูง: -60 ° ~ + 60 ° |
ความเร็วในการหมุน | กระทะก้นกว้าง/แอซิมัท: 0.01 °/s-30 ° /s, เอียง/สูง: 0.01 °/s-15/S |
ที่ตั้งไว้ล่วงหน้า | 200 |
ความแม่นยำที่ตั้งไว้ล่วงหน้า | ± 0.1 ° |
ติดตามการล่องเรือ | สนับสนุนการสนับสนุน |
ที่สแกน | 1. |
ค้นหาตำแหน่ง/แสดงความคิดเห็น | สนับสนุนข้อเสนอแนะแบบสอบถามตำแหน่ง/ข้อเสนอแนะแบบเรียลไทม์ |
| การระบุตำแหน่งสัมบูรณ์ | สนับสนุนการสนับสนุน |
Homing Homing | สามารถตั้งค่าได้ภายในระยะเวลา1 ~ 60นาที |
เริ่มสอบเทียบ | ชุดของการเคลื่อนไหวสำหรับการสอบเทียบเมื่อเปิดเครื่อง สายเคเบิลภายนอกอาจบิดระหว่างการเคลื่อนไหวเริ่มต้น |
หน่วยความจำไฟฟ้าขัดข้อง | สนับสนุนกู้คืนไปยังตำแหน่ง PT, สแกน/ที่ตั้งไว้ล่วงหน้า/ล่องเรือติดตามการเคลื่อนไหวก่อนที่ไฟฟ้าดับ |
ล็อคตัวเองได้ | สนับสนุนการสนับสนุน |
โปรโตคอล | พีลโค p/d |
อัตราบอดบอด | 2400/4800/9600/19200 bps |
อินเตอร์เฟซการสื่อสาร | RS485หรือ RS422 |
การส่งผ่าน | เกียร์หนอน/เกียร์ทั้งในทิศทางแพนและเอียง |

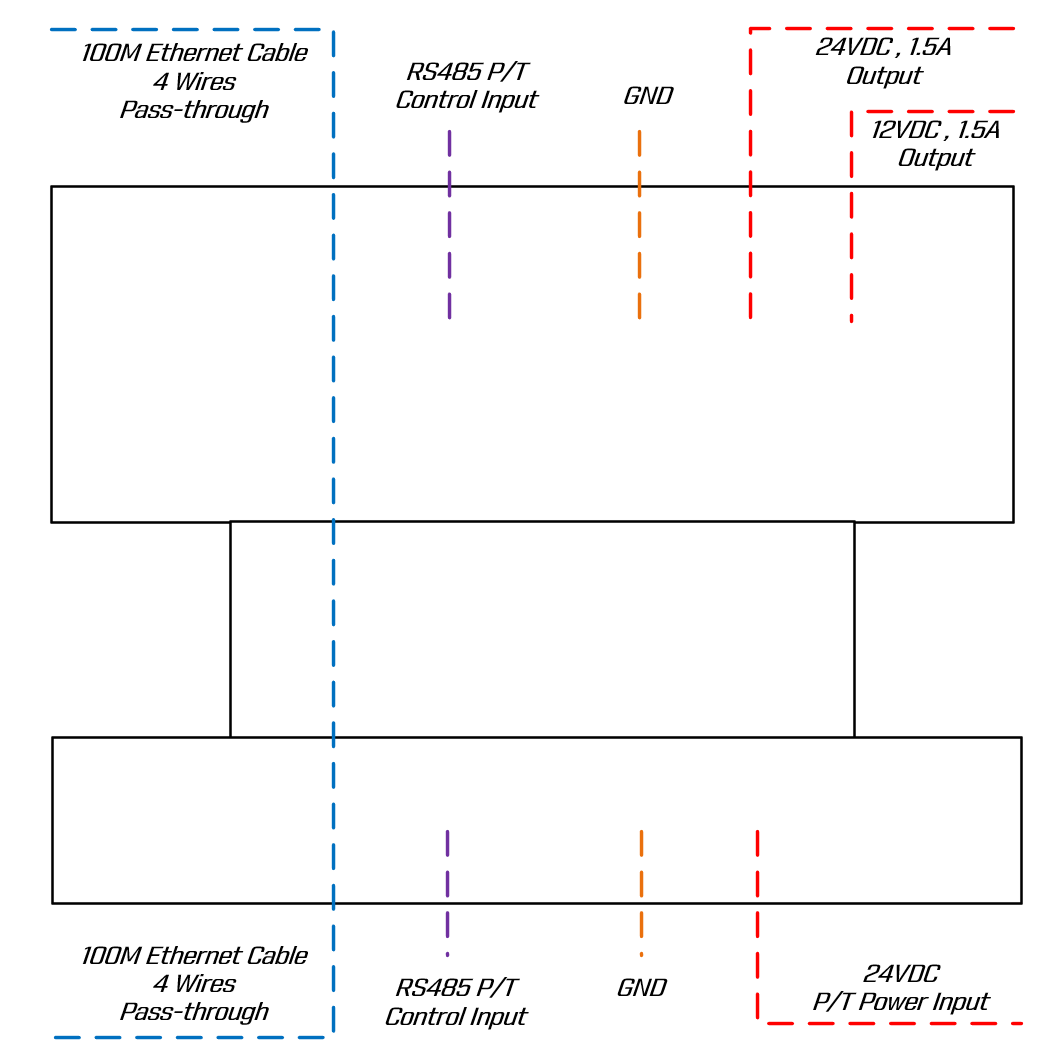

| สายไฟ/อินเตอร์เฟซ | |
ฐานแพนเอียง | อีเธอร์เน็ต100m พร้อม RJ45 (4สายผ่าน) RS485การควบคุมการป้อนข้อมูล p/t(2สาย), อินพุต24V DC (2สาย), GND |
ด้านบนเอียงแพน | อีเธอร์เน็ต100m พร้อม RJ45 (4สาย, ผ่าน), อินพุตควบคุม RS485 p/t (2สาย) 12V DC @ เอาต์พุต1.5A (2สาย), เอาต์พุต DC@1.5A 24V (2สาย), GND |
ทั่วไปทั่วไปทั่วไป | |
แรงดันไฟฟ้าใช้งาน | DC24V ± 10% |
การใช้พลังงาน | ≤ 30วัตต์ |
อุณหภูมิในการทำงาน | -35 °C ~ + 65 °C |
ความชื้นในการทำงาน | 90 ± 5% RH |
อุณหภูมิในการจัดเก็บ | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
ระดับการป้องกัน | IP66 |
วัสดุทำจากวัสดุ | อะลูมิเนียมอัลลอยด์ |
น้ำหนักตัวเครื่อง | 5.5กิโลกรัม (12.13lb) |
มิติข้อมูล | 223 × 140 × 235มม. (L × W × H) |
8.78x5.51x9.25in (L × W × H) | |

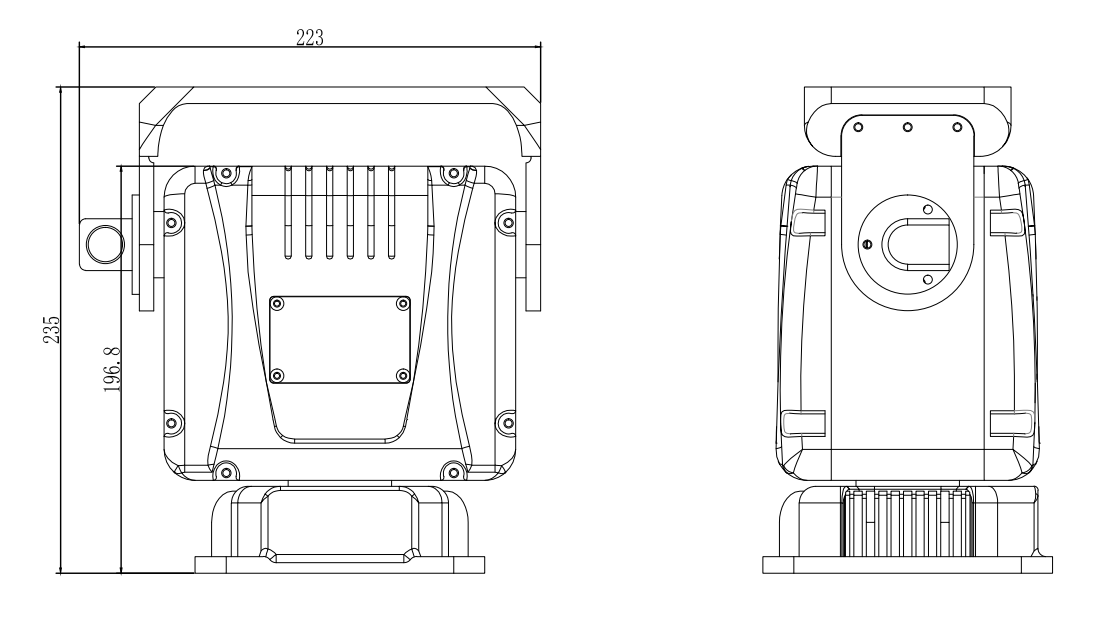

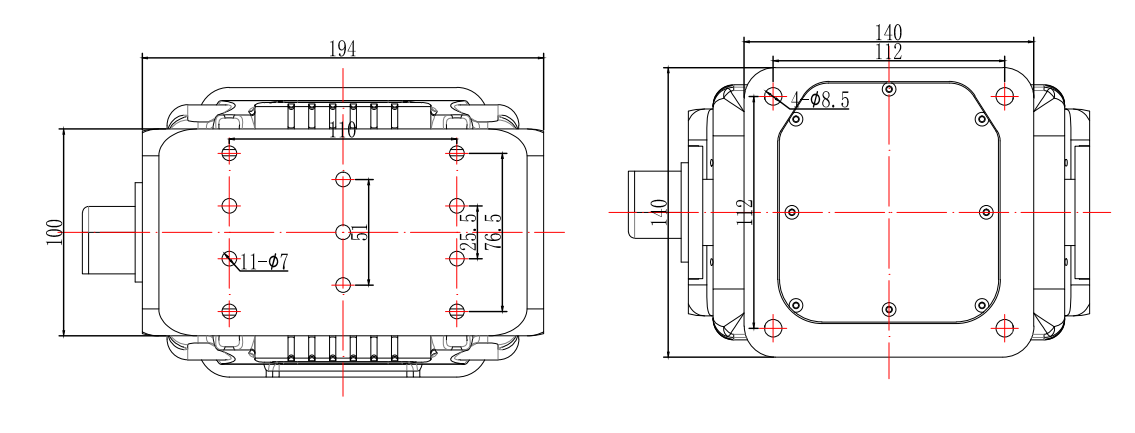

หน่วย: มม.
ทั้ง BIT-PT410และ BIT-PT510คือหน่วยเอียงกระทะด้านบน10กก./ตัวกำหนดตำแหน่ง
ส่วนใหญ่มี3ความแตกต่างระหว่าง2รุ่นนี้:
1) BIT-PT510มีขนาดเล็กกว่า BIT-PT410ซึ่งเหมาะสำหรับระบบกล้อง PTZ ขนาดเล็ก/กะทัดรัด
2) ในแง่ของโหมดไดรฟ์ BIT-PT410คือไดรฟ์หนอน/เกียร์ในทิศทางเอียงในขณะที่ไดรฟ์เข็มขัดในทิศทางกระทะและ BIT-PT510คือไดรฟ์หนอน/เกียร์ทั้งในทิศทางแพนและเอียง BIT-PT410มีเพียงล็อคตัวเองในทิศทางเอียง
3) ด้วยการส่งสายพานในทิศทางกระทะ BIT-PT410มีความเร็วในการแพนที่รวดเร็ว100 ° /s
ใช่ BIT-PT510หัวแพนเอียงมีหน่วยความจำแบบล็อคตัวเองและไฟฟ้าขัดข้อง มันจะสามารถที่จะอยู่ที่มันอยู่เมื่อไฟฟ้าดับเกิดขึ้นแม้ในสภาพอากาศที่มีลมแรงและดำเนินการต่อการเคลื่อนไหวของมันเช่นที่ตั้งไว้ล่วงหน้าสแกนก่อนที่จะเกิดไฟฟ้าดับ
ใช่เราสามารถปรับแต่งการหมุนแพนแบบไม่ต่อเนื่อง BIT-PT510หน่วยแพนเอียงได้หากการหมุนแพน360องศาอย่างต่อเนื่องจะเป็นปัญหาสำหรับระบบของคุณ โปรดแจ้งให้เราทราบมุมที่คุณต้องการขณะทำการสั่งซื้อ
ใช่แล้วค่ะ BIT-PT510สามารถติดตั้งคว่ำลงด้วยการออกแบบ enhaned.

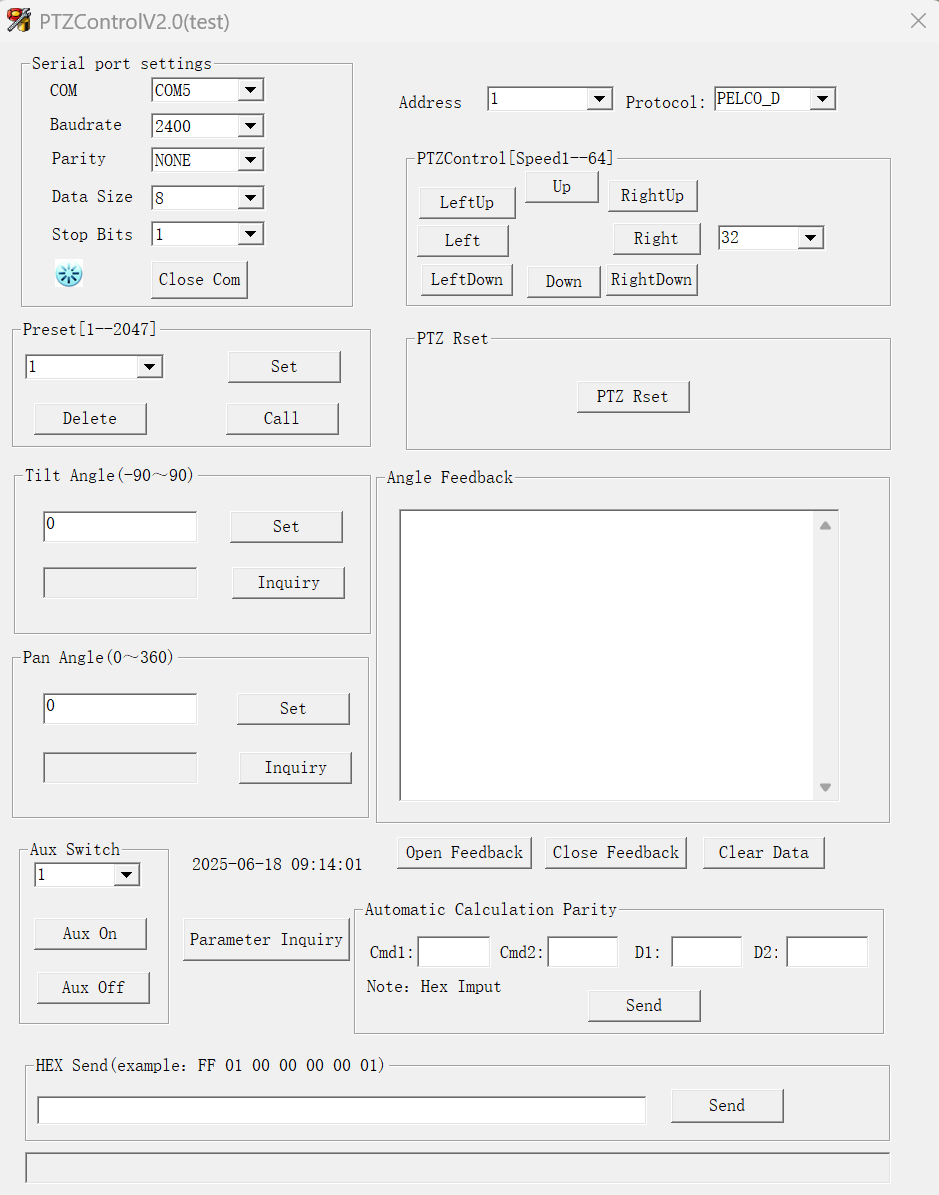

ใช่ซอฟต์แวร์ควบคุมการ RS485สำหรับ Windows สามารถใช้ได้กับการทดสอบและการควบคุมการแพนเอียงของ BIT-PT510
ต้องใช้ตัวแปลง/สายเคเบิล RS485เป็น USB โปรดไปที่https://www.bit-cctv.com/dt-5119-usb-to-rs485-rs422-convert-cable-for-pan-tilt-unit-control/สำหรับข้อมูลเพิ่มเติม
